Νέα Εφαρμογή Υψηλής Απόδοσης Υπερήχων Τάγματος Υπερήχων Βύθισης

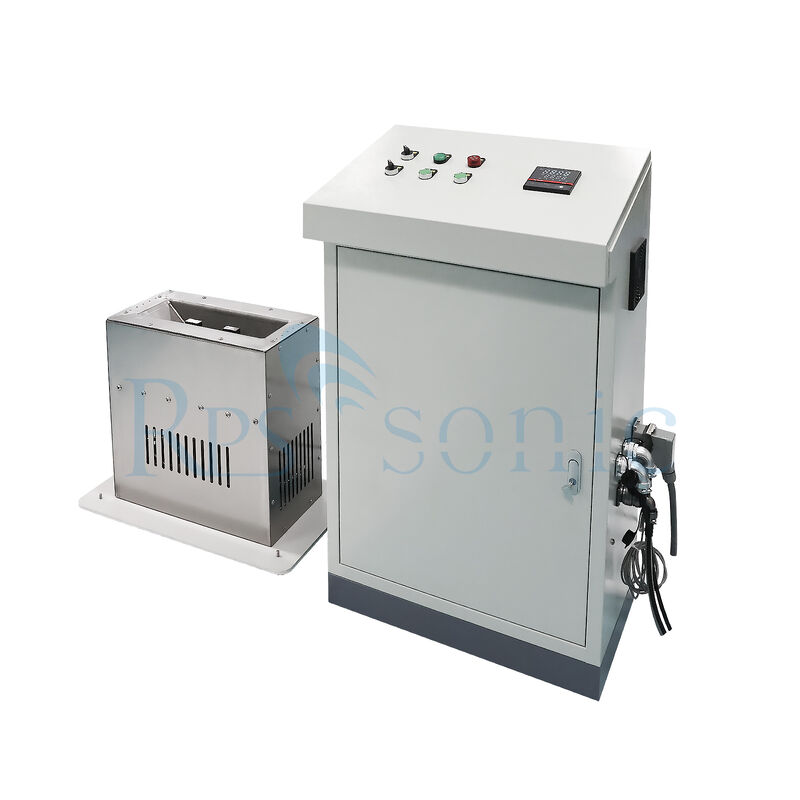

Νέα Εφαρμογή Υπερηχητικής Επικάλυψης Κασσίτερου Υπερηχητική Μηχανή Βύθισης για Συγκόλληση

Τι είναι η υπερηχητική μηχανή επικάλυψης κασσίτερου;

Μια υπερηχητική μηχανή επικάλυψης κασσίτερου είναι ένας εξειδικευμένος εξοπλισμός που χρησιμοποιείται στη βιομηχανία κατασκευής ηλεκτρονικών. Χρησιμοποιεί υπερηχητικά κύματα για να ενισχύσει τη διαδικασία επικάλυψης κασσίτερου, η οποία περιλαμβάνει την επίστρωση μεταλλικών επιφανειών με ένα στρώμα κασσίτερου. Αυτό είναι ιδιαίτερα σημαντικό για τη βελτίωση της συγκολλησιμότητας και την πρόληψη της διάβρωσης σε εξαρτήματα όπως καλώδια, συνδετήρες και πλακέτες κυκλωμάτων.

Βασικά Χαρακτηριστικά των Υπερηχητικών Μηχανών Επικάλυψης Κασσίτερου:

Υπερηχητική Τεχνολογία: Χρησιμοποιεί ηχητικά κύματα υψηλής συχνότητας για τη δημιουργία μικροσκοπικών φυσαλίδων σπηλαίωσης σε ένα λουτρό υγρού, βοηθώντας στην απομάκρυνση των ρύπων και στη βελτίωση της πρόσφυσης του κασσίτερου.

Αποδοτικότητα: Η υπερηχητική δράση επιτρέπει ταχύτερη και πιο ομοιόμορφη επικάλυψη κασσίτερου σε σύγκριση με τις παραδοσιακές μεθόδους.

Ποιότητα: Παράγει μια πιο λεία και πιο σταθερή επίστρωση κασσίτερου, η οποία ενισχύει την ηλεκτρική αγωγιμότητα και τη μακροζωία των εξαρτημάτων.

Φιλικό προς το Περιβάλλον: Συχνά χρησιμοποιεί λιγότερο επιβλαβείς χημικές ουσίες σε σύγκριση με τις συμβατικές διαδικασίες επικάλυψης κασσίτερου, μειώνοντας τις περιβαλλοντικές επιπτώσεις.

Ευελιξία: Κατάλληλο για διάφορα υλικά και σχήματα εξαρτημάτων, καθιστώντας το χρήσιμο σε πολλαπλές εφαρμογές.

Εφαρμογές:

Κατασκευή Ηλεκτρονικών: Χρησιμοποιείται για την προετοιμασία και την επίστρωση ηλεκτρονικών εξαρτημάτων για συγκόλληση.
Αυτοκινητοβιομηχανία: Επικάλυψη κασσίτερου σε συνδετήρες και καλωδιώσεις για την ενίσχυση της αξιοπιστίας.
Τηλεπικοινωνίες: Επίστρωση εξαρτημάτων για τη διασφάλιση αποτελεσματικής μετάδοσης σήματος.

Συνολικά, οι υπερηχητικές μηχανές επικάλυψης κασσίτερου είναι ζωτικής σημασίας για τη διασφάλιση φινιρισμάτων επιφανειών υψηλής ποιότητας σε ηλεκτρονικά εξαρτήματα, συμβάλλοντας στην καλύτερη απόδοση και αξιοπιστία των τελικών προϊόντων.

Οι υπερηχητικές μηχανές επικάλυψης κασσίτερου χρησιμοποιούν το φαινόμενο της σπηλαίωσης και τη μηχανική δόνηση που παράγεται από τον υπέρηχο σε υγρό κασσίτερο τήξης για την επίτευξη επεξεργασίας επικάλυψης κασσίτερου στην μεταλλική επιφάνεια. Η συγκεκριμένη διαδικασία έχει ως εξής:

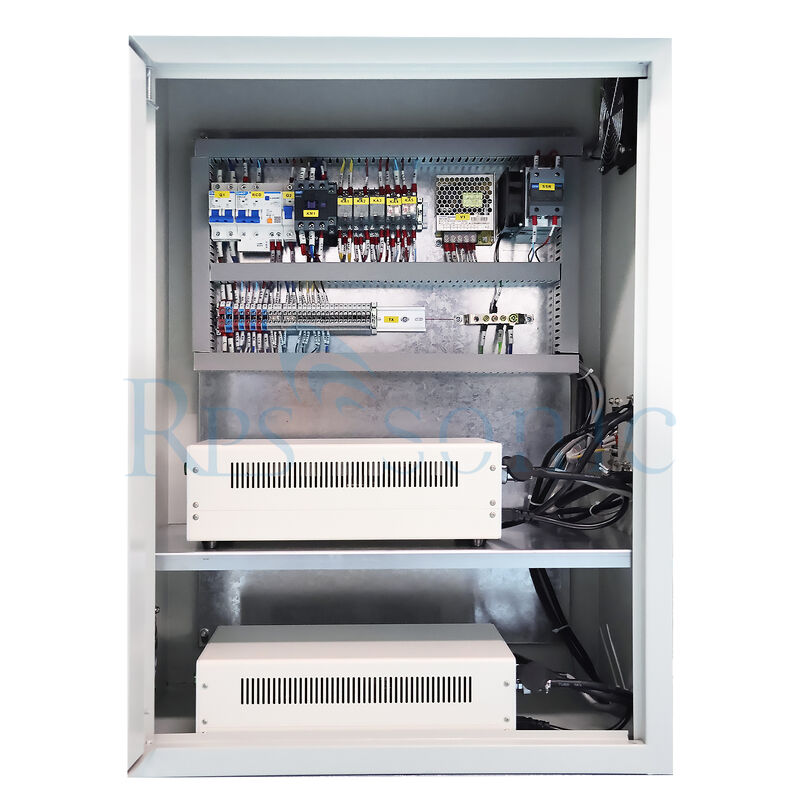

Δημιουργία ηλεκτρικών σημάτων υψηλής συχνότητας: Η υπερηχητική γεννήτρια παράγει ηλεκτρικά σήματα υψηλής συχνότητας, γενικά με συχνότητα περίπου 20-30kHz.
Ενίσχυση και μετατροπή σήματος: Αφού το ηλεκτρικό σήμα ενισχυθεί από το μεγάφωνο, μεταδίδεται στον υπερηχητικό μετατροπέα, ο οποίος μετατρέπει το ηλεκτρικό σήμα σε μηχανική δόνηση και παράγει ηχητικά κύματα υψηλής συχνότητας.

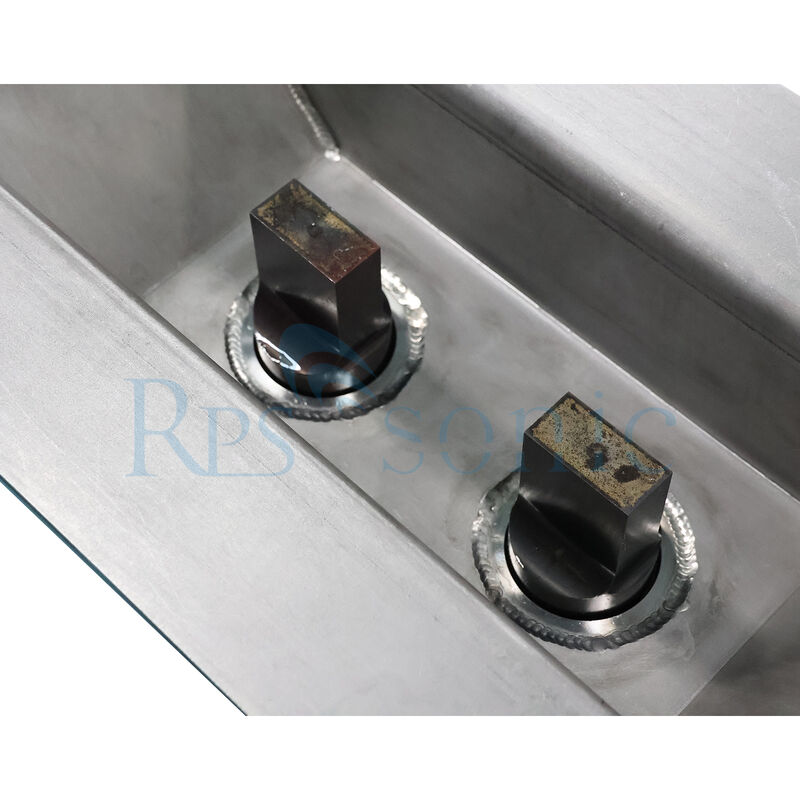

Απολέπιση στρώματος οξειδίου: Το ηχητικό κύμα μεταδίδεται στην κεφαλή εργασίας, η οποία εφαρμόζει δόνηση στο υγρό κασσίτερου για να δημιουργήσει μικροσκοπικές φυσαλίδες στο υγρό κασσίτερου τήξης. Όταν η ηχητική πίεση φτάσει σε μια ορισμένη τιμή, οι φυσαλίδες διαστέλλονται γρήγορα και στη συνέχεια κλείνουν ξαφνικά, δημιουργώντας κύματα κρούσης και μικρο-εκτοξεύσεις. Αυτά τα φυσικά φαινόμενα μπορούν να καταστρέψουν και να αφαιρέσουν το στρώμα οξειδίου στην μεταλλική επιφάνεια.
Διείσδυση και πρόσφυση υγρού κασσίτερου: Η ενέργεια δόνησης ωθεί τον υγρό κασσίτερο στους μεταλλικούς μικροπόρους και τα κενά, έτσι ώστε το υγρό κασσίτερου να μπορεί να βρέξει την μεταλλική επιφάνεια και να σχηματίσει ένα ομοιόμορφο και σταθερό στρώμα κασσίτερου σε αυτήν, εξαλείφοντας τις φυσαλίδες συγκόλλησης και βελτιώνοντας την πρόσφυση και τη στεγανοποίηση μεταξύ των συγκολλημάτων ή μεταξύ του κασσίτερου και των συγκολλημάτων.

Ποιες βιομηχανίες υιοθετούν επί του παρόντος την υπερηχητική τεχνολογία επικάλυψης κασσίτερου;

Οι υπερηχητικές μηχανές επικάλυψης κασσίτερου, με τα πλεονεκτήματά τους, όπως η έλλειψη χημικής ρύπανσης, η ομοιόμορφη επιμετάλλωση, η ισχυρή πρόσφυση και η ευρεία εφαρμογή σε διάφορα υλικά που μπορούν να συγκολληθούν, χρησιμοποιούνται σε πολλαπλά πεδία, όπως η κατασκευή ηλεκτρονικών, τα ηλεκτρονικά αυτοκινήτων, η αεροδιαστημική, η βιομηχανική ισχύς, η νέα ενέργεια και η επεξεργασία ειδικών υλικών. Ακολουθεί μια λεπτομερής εισαγωγή:

Κατασκευή Ηλεκτρονικών:

Συνδετήρες και Τερματικά: Συνδετήρες ακριβείας, χάλκινοι αγωγοί και τερματικά που απαιτούν ομοιόμορφη επιμετάλλωση χωρίς διάβρωση.

Εξαρτήματα PCB: Τοπική επικάλυψη κασσίτερου σε καλώδια μετασχηματιστών, καλώδια επαγωγέων μαγνητικού δακτυλίου και υποστρώματα ψύκτρας (όπως υποστρώματα αλουμινίου) για τη βελτίωση της ποιότητας συγκόλλησης και της αγωγιμότητας.

Προεπεξεργασία κενού συγκόλλησης: Παρέχει μια καθαρή, συγκολλήσιμη επιφάνεια για μεταλλοποίηση κεραμικών, σύνθετους αγωγούς και άλλα προϊόντα, εξασφαλίζοντας αξιόπιστη επακόλουθη συγκόλληση.

Κινητήρες και Επαγωγείς: Επικάλυψη κασσίτερου σε άκρα χάλκινων ή αλουμινένιων καλωδίων σε περιελίξεις κινητήρα διευκολύνει την επακόλουθη συγκόλληση ή σύνδεση και μειώνει την αντίσταση επαφής.

Ηλεκτρονικά Αυτοκινήτων και Νέα Ενέργεια:

Επεξεργασία καλωδίωσης: Επικάλυψη κασσίτερου σε άκρα χάλκινων και αλουμινένιων καλωδίων, αντικαθιστώντας την ψυχρή πίεση, βελτιώνοντας την αγωγιμότητα και την αντοχή στη διάβρωση και πληρώντας τις απαιτήσεις υψηλού ρεύματος των νέων ενεργειακών οχημάτων.

Κατασκευή μπαταριών: Επικάλυψη κασσίτερου σε συνδετήρες μπαταριών (φύλλα νικελίου και χαλκού) και αγωγούς μειώνει την αντίσταση επαφής και βελτιώνει την απόδοση φόρτισης και εκφόρτισης της μπαταρίας και την ασφάλεια.

Αισθητήρες και Ελεγκτές: Η επεξεργασία διαφόρων γραμμών σήματος και τερματικών ισχύος εξασφαλίζει σταθερή μετάδοση σήματος και αξιόπιστες συνδέσεις.

Αεροδιαστημική και Στρατιωτικές Βιομηχανίες: Καλωδίωση υψηλής αξιοπιστίας: Παροχή επίστρωσης χωρίς υπολείμματα, ανθεκτικής στη διάβρωση για καλώδια αεροπορίας και τερματικά εξοπλισμού όπλων, αποφεύγοντας προβλήματα ηλεκτροχημικής διάβρωσης ή ξένων υλών που προκαλούνται από τη ροή και εξασφαλίζοντας τη σταθερότητα της σύνδεσης σε ακραία περιβάλλοντα.

Επεξεργασία ειδικών υλικών: Προεπεξεργασία επικάλυψης κασσίτερου κατάλληλη για διάφορα ειδικά κράματα υλικών όπως τιτάνιο και κράματα με βάση το νικέλιο, πληρώντας τις αυστηρές απαιτήσεις για συνδέσεις υλικών σε στρατιωτικά προϊόντα.

Βιομηχανικές και Ενεργειακές Βιομηχανίες: Κινητήρες και Ηλεκτρικός Εξοπλισμός: Η επικάλυψη κασσίτερου σε άκρα περιέλιξης κινητήρα διευκολύνει τη σύνδεση μεταξύ περιελίξεων και καλωδίων, βελτιώνοντας την αγωγιμότητα και τις ιδιότητες κατά της γήρανσης.

Αξεσουάρ καλωδίων: Η επικάλυψη κασσίτερου σε συνδετήρες καλωδίων και αγωγούς ράβδους ενισχύει την αγωγιμότητα και την αντοχή στη διάβρωση, επεκτείνοντας τη διάρκεια ζωής του εξοπλισμού ισχύος.

Εξαρτήματα ισχύος: Η επικάλυψη κασσίτερου σε μεταλλικά μέρη που απαιτούν βελτιωμένη συγκόλληση ή αγωγιμότητα βελτιώνει την απόδοση και την ασφάλεια της μετάδοσης ισχύος.

Νέα Ενέργεια και Πεδία Ημιαγωγών

Ηλιακά κύτταρα: Η επικάλυψη κασσίτερου σε ηλεκτρόδια για πλάκες πυριτίου και μπαταρίες λεπτού φιλμ σε ηλιακά κύτταρα επιτρέπει αξιόπιστες συνδέσεις μεταξύ διαφορετικών υλικών (όπως αλουμίνιο-γυαλί και αλουμίνιο-κεραμικό), βελτιώνοντας την απόδοση φωτοηλεκτρικής μετατροπής.

Ημιαγωγοί και Αισθητήρες: Η επικάλυψη κασσίτερου σε ακίδες συσκευών ημιαγωγών και κεραμικούς θερμαντήρες εξασφαλίζει σταθερότητα ηλεκτρικής σύνδεσης και απόδοση απαγωγής θερμότητας, πληρώντας τις απαιτήσεις υψηλής ακρίβειας της βιομηχανίας ημιαγωγών.

Εφαρμογές Ειδικών Υλικών

Επικάλυψη κασσίτερου αλουμινίου και κραμάτων αλουμινίου: Οι παραδοσιακές μέθοδοι είναι εξαιρετικά δύσκολο να συγκολληθούν. Η υπερηχητική επικάλυψη κασσίτερου χρησιμοποιεί το φαινόμενο της σπηλαίωσης για να αφαιρέσει το στρώμα οξειδίου, επιτυγχάνοντας επικάλυψη κασσίτερου υψηλής ποιότητας σε μέρη αλουμινίου. Το σύρμα αλουμινίου μπορεί να χρησιμοποιηθεί αντί για χάλκινο σύρμα, εξοικονομώντας κόστος (περίπου 80%).

Επεξεργασία δύσκολων στη συγκόλληση μετάλλων: Κατάλληλο για επικάλυψη κασσίτερου σε δύσκολα στη συγκόλληση μέταλλα όπως ανοξείδωτο χάλυβα, νικέλιο, μολυβδαίνιο και τιτάνιο, λύνοντας προβλήματα όπως η δύσκολη συγκόλληση και η κακή πρόσφυση της επίστρωσης στις παραδοσιακές διαδικασίες.

Συνδέσεις διαφορετικών υλικών: Υποστηρίζει την επικάλυψη κασσίτερου σε συνδυασμούς διαφορετικών υλικών όπως αλουμίνιο-χαλκός, χαλκός-γυαλί και αλουμίνιο-κεραμικό, διευκολύνοντας την ανάπτυξη νέων υλικών και προϊόντων.

Μπορείτε να εξηγήσετε τη διαδικασία υπερηχητικής επικάλυψης κασσίτερου με περισσότερες λεπτομέρειες;

Η διαδικασία υπερηχητικής επικάλυψης κασσίτερου περιλαμβάνει πολλά βασικά βήματα και χρησιμοποιεί υπερηχητική τεχνολογία για την ενίσχυση της επικάλυψης κασσίτερου των μεταλλικών επιφανειών. Ακολουθεί μια λεπτομερής ανάλυση της διαδικασίας:

1. Προετοιμασία εξαρτημάτων

Καθαρισμός: Πριν από την επικάλυψη κασσίτερου, τα εξαρτήματα πρέπει να καθαρίζονται σχολαστικά για να αφαιρεθούν ρύποι όπως λάδια, βρωμιά και οξείδωση. Αυτό το βήμα είναι ζωτικής σημασίας για τη διασφάλιση καλής πρόσφυσης του στρώματος κασσίτερου.
Επιθεώρηση: Τα εξαρτήματα επιθεωρούνται για ελαττώματα ή ανωμαλίες που μπορεί να επηρεάσουν τη διαδικασία επικάλυψης κασσίτερου.

2. Υπερηχητικός καθαρισμός

Υπερηχητικό λουτρό: Τα εξαρτήματα βυθίζονται σε ένα υγρό διάλυμα καθαρισμού (συχνά με βάση το νερό) μέσα σε μια υπερηχητική δεξαμενή καθαρισμού.
Υπερηχητικά κύματα: Ηχητικά κύματα υψηλής συχνότητας δημιουργούνται χρησιμοποιώντας μετατροπείς, δημιουργώντας γρήγορες αλλαγές πίεσης στο υγρό. Αυτό οδηγεί στον σχηματισμό και την κατάρρευση μικροσκοπικών φυσαλίδων (σπηλαίωση).
Αποτελεσματικός καθαρισμός: Η δράση της σπηλαίωσης απομακρύνει αποτελεσματικά τους ρύπους από την επιφάνεια των εξαρτημάτων, εξασφαλίζοντας ένα καθαρό υπόστρωμα για την επικάλυψη κασσίτερου.

3. Διαδικασία επικάλυψης κασσίτερου

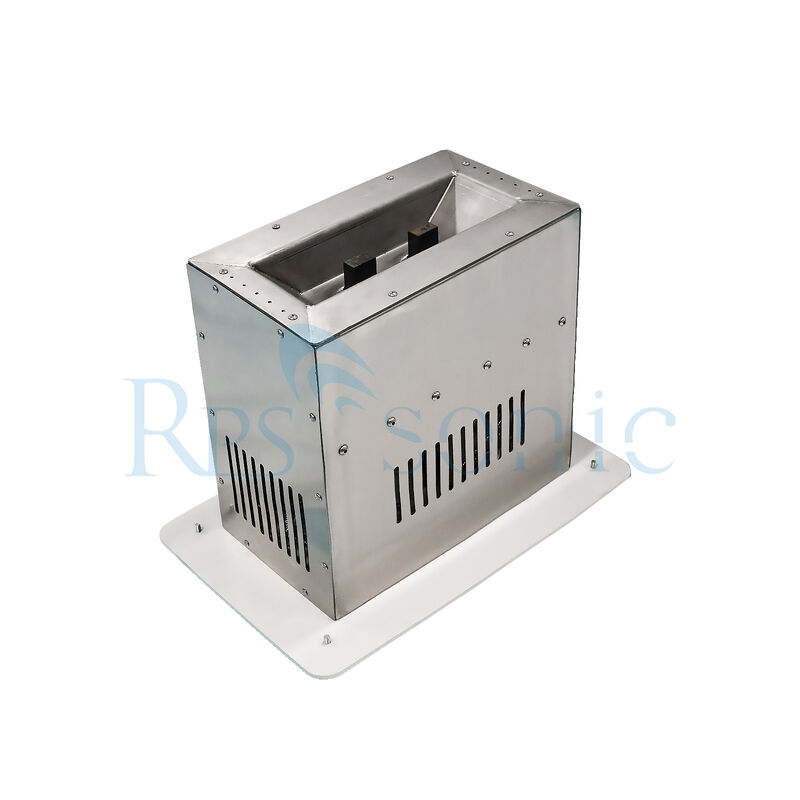

Λουτρό επικάλυψης κασσίτερου: Μετά τον καθαρισμό, τα εξαρτήματα μεταφέρονται σε ένα λουτρό επικάλυψης κασσίτερου που περιέχει λιωμένο κασσίτερο ή ένα κράμα κασσίτερου.
Υπερηχητική εφαρμογή: Τα υπερηχητικά κύματα εφαρμόζονται κατά τη διάρκεια της διαδικασίας επικάλυψης κασσίτερου. Αυτό βοηθά:

Ενίσχυση μεταφοράς θερμότητας: Οι δονήσεις αυξάνουν την κίνηση των σωματιδίων κασσίτερου, προωθώντας την καλύτερη μεταφορά θερμότητας και την ταχύτερη τήξη.
Βελτίωση της διαβροχής: Τα υπερηχητικά κύματα διευκολύνουν τη διαβροχή του υποστρώματος με το λιωμένο κασσίτερο, εξασφαλίζοντας μια ομοιόμορφη επίστρωση.

Έλεγχος χρόνου και θερμοκρασίας: Η διαδικασία ελέγχεται για βέλτιστο χρόνο και θερμοκρασία για την επίτευξη του επιθυμητού πάχους και ποιότητας του στρώματος κασσίτερου.

4. Ψύξη και στερεοποίηση

Ψύξη: Αφού τα εξαρτήματα επικαλυφθούν, αφαιρούνται από το λουτρό επικάλυψης κασσίτερου και αφήνονται να κρυώσουν. Η διαδικασία ψύξης στερεοποιεί το στρώμα κασσίτερου.
Επιθεώρηση της επίστρωσης: Το πάχος και η ποιότητα της επίστρωσης κασσίτερου επιθεωρούνται για να διασφαλιστεί ότι πληρούν τις προδιαγραφές.

5. Επεξεργασία μετά την επικάλυψη κασσίτερου

Διαδικασίες φινιρίσματος: Πρόσθετες διαδικασίες, όπως στίλβωση ή περαιτέρω καθαρισμός, μπορεί να εφαρμοστούν για την ενίσχυση του φινιρίσματος της επιφάνειας ή την προετοιμασία των εξαρτημάτων για συναρμολόγηση.
Έλεγχος ποιότητας: Οι τελικές επιθεωρήσεις πραγματοποιούνται για να διασφαλιστεί ότι τα εξαρτήματα πληρούν όλα τα απαιτούμενα πρότυπα πριν αποσταλούν για χρήση στην κατασκευή.

Οφέλη της υπερηχητικής διαδικασίας επικάλυψης κασσίτερου

Ενισχυμένος καθαρισμός: Το βήμα υπερηχητικού καθαρισμού διασφαλίζει ότι οι επιφάνειες είναι απαλλαγμένες από ρύπους, κάτι που είναι κρίσιμο για την πρόσφυση και την απόδοση.
Ομοιόμορφη επίστρωση: Η εφαρμογή υπερηχητικών κυμάτων κατά την επικάλυψη κασσίτερου προάγει την ομοιόμορφη κατανομή του στρώματος κασσίτερου.
Αποδοτικότητα: Η διαδικασία μειώνει τον χρόνο που απαιτείται για τον καθαρισμό και την επικάλυψη κασσίτερου, αυξάνοντας τη συνολική απόδοση παραγωγής.

Εν κατακλείδι, η υπερηχητική διαδικασία επικάλυψης κασσίτερου συνδυάζει προηγμένες τεχνικές καθαρισμού και επίστρωσης για την παραγωγή εξαρτημάτων υψηλής ποιότητας και αξιόπιστων, κατάλληλων για διάφορες εφαρμογές στα ηλεκτρονικά και σε άλλες βιομηχανίες.
