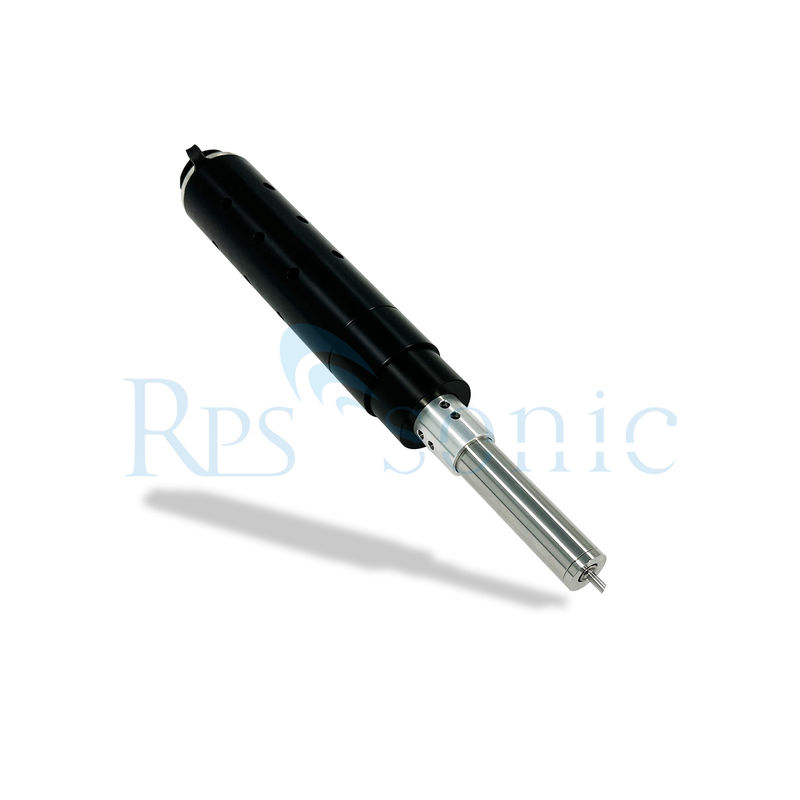

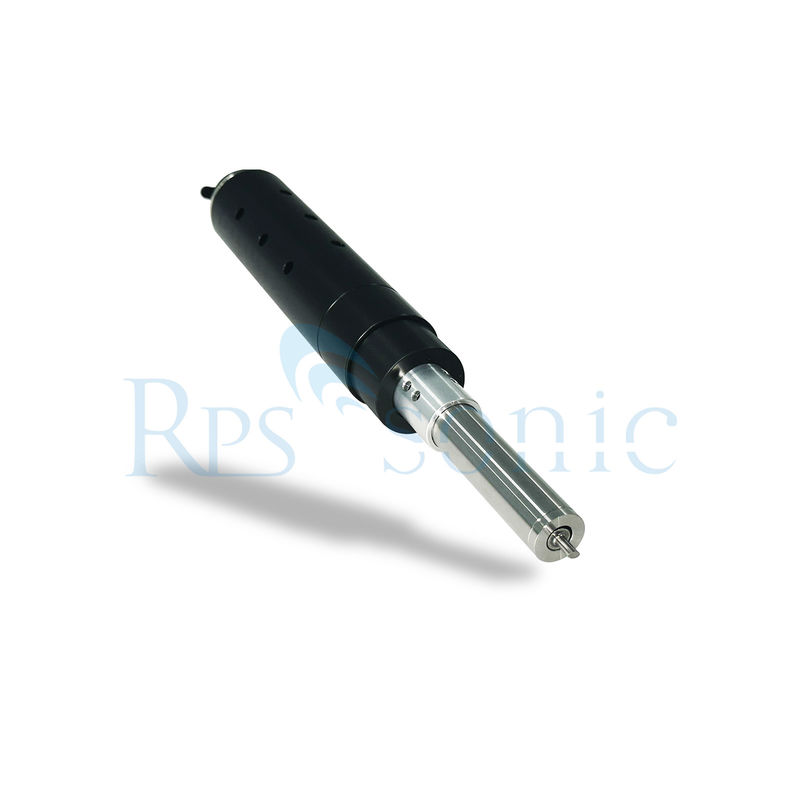

Χειροκίνητο υπερηχητικό συγκολλητικό σίδερο
ΈναΥπερήχθης συγκόλλησηςείναι ένα εξειδικευμένο εργαλείο συγκόλλησης που χρησιμοποιεί υπερηχητικές δονήσεις για να ενισχύσει τη διαδικασία συγκόλλησης, ιδιαίτερα για τα δύσκολα υλικά όπως τα μη σιδηρούχα μέταλλα, τα επιχρισμένα εξαρτήματα,ή επιφάνειες με σκληρά οξείδιαΑκολουθεί μια λεπτομερή ανάλυση των χαρακτηριστικών, των αρχών λειτουργίας, των εφαρμογών και των πλεονεκτημάτων της:
Σε αντίθεση με τα παραδοσιακά σίδερα συγκόλλησης που βασίζονται αποκλειστικά στη θερμότητα, τα υπερηχητικά σίδερα συγκόλλησης συνδυάζουνθερμότηταμευψηλής συχνότητας μηχανικές δονήσειςΟι βασικοί μηχανισμοί είναι οι εξής:
- Καθαρισμός με τη βοήθεια δονήσεων: Τα υπερηχητικά κύματα παράγουν μικροκάβειες και δυνάμεις κοπής που διασπούνστρώματα οξειδίωνΑυτό είναι κρίσιμο επειδή τα οξείδια (π.χ. στο αλουμίνιο, το χαλκό ή το ανοξείδωτο χάλυβα) μπορούν να εμποδίσουν την πρόσφυση της συγκόλλησης σωστά.
- Αύξηση της υγρασίας: Με την αφαίρεση των οξειδίων, η συγκόλληση (συχνά χωρίς μόλυβδο ή ειδικά κράματα) μπορεί να "βρέξει" την επιφάνεια πιο αποτελεσματικά, σχηματίζοντας έναν ισχυρό μεταλλουργικό δεσμό.
- Μεταφορά θερμότητας: Το σίδερο εξακολουθεί να παρέχει θερμική ενέργεια για την τήξη της συγκόλλησης, αλλά οι υπερηχητικές δονήσεις βελτιώνουν σημαντικά την αποτελεσματικότητα της διαδικασίας.

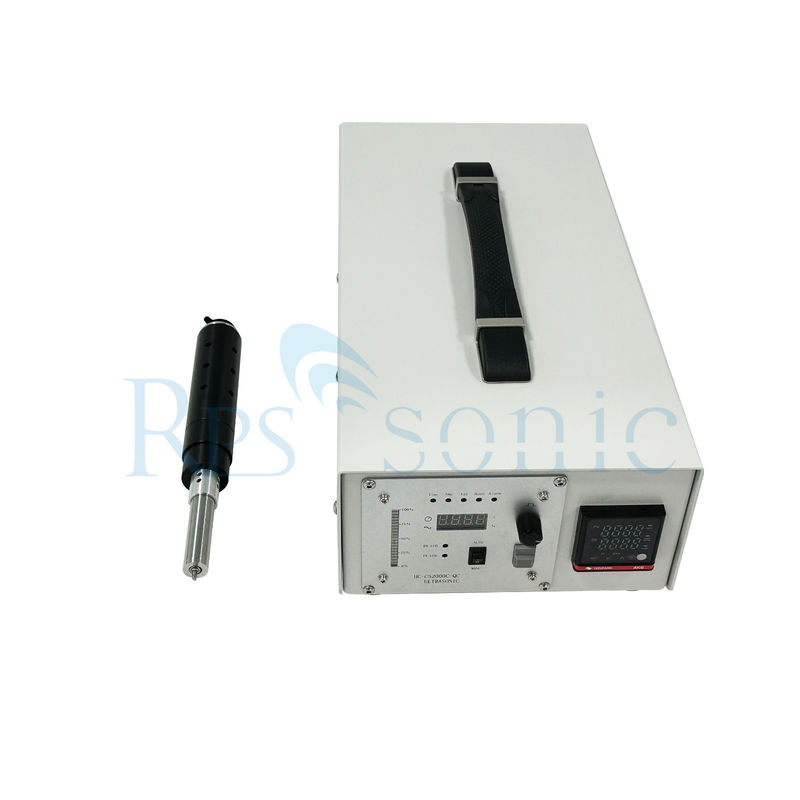

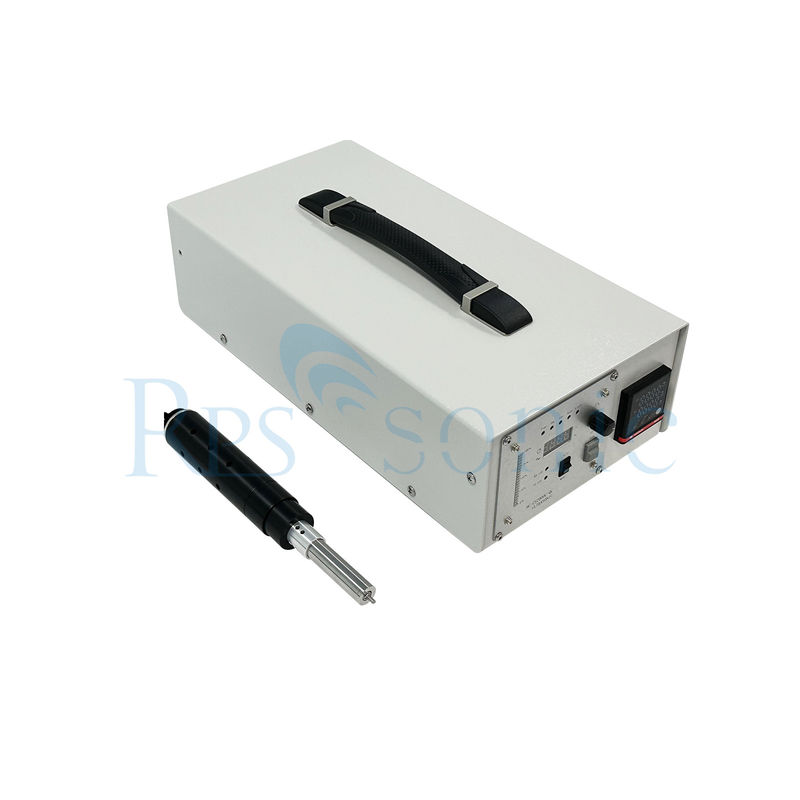

Ένα υπερηχητικό συγκολλητικό σίδερο περιλαμβάνει συνήθως:
- Μετατροπέας υπερήχωνΜετατρέπει ηλεκτρική ενέργεια σε μηχανικές δονήσεις.

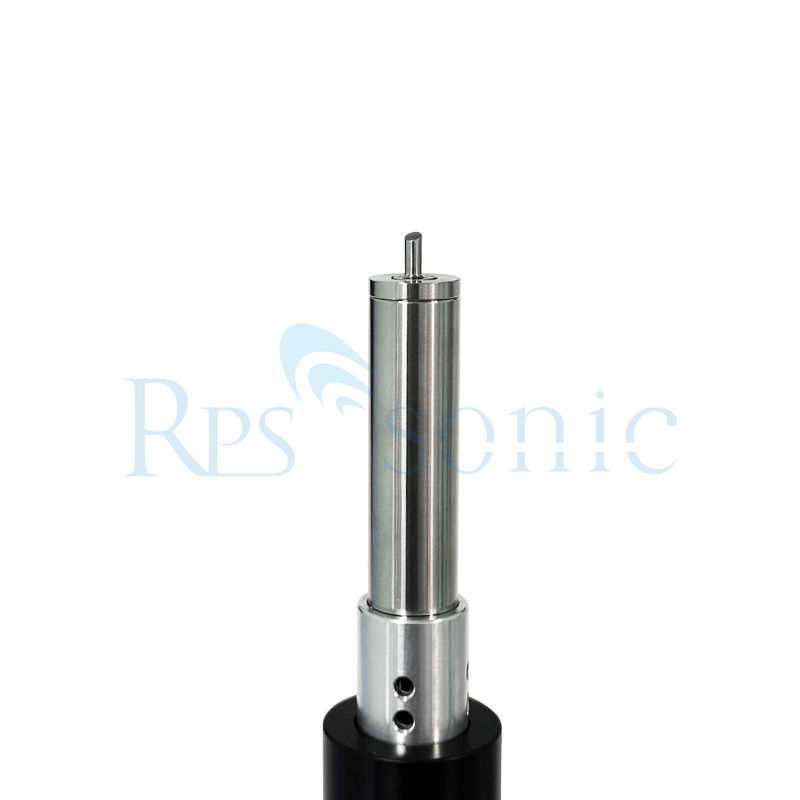

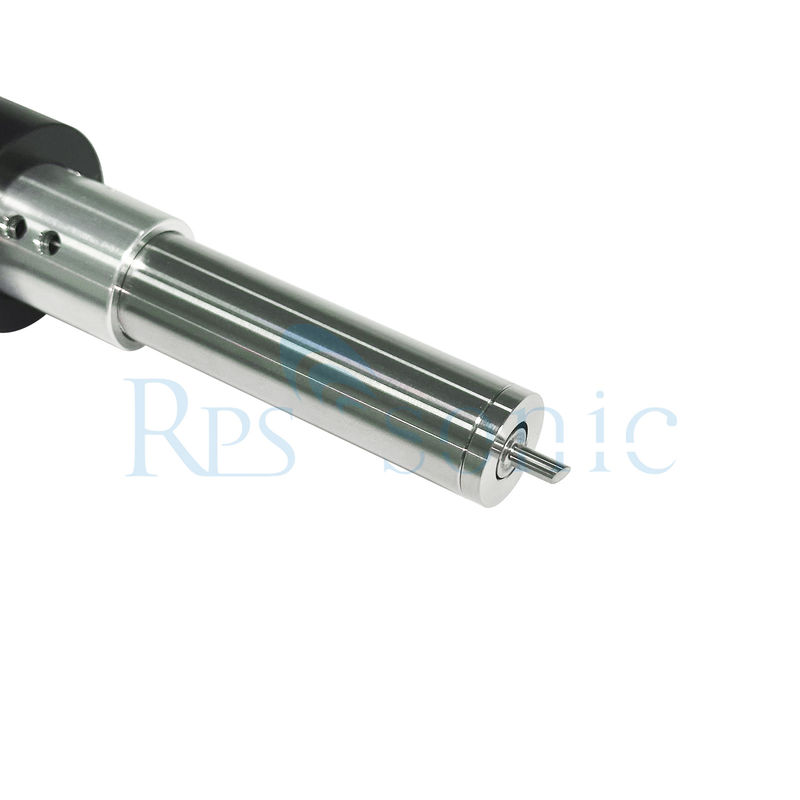

- Συμβουλή συγκόλλησηςΗ άκρη του είναι συχνά κατασκευασμένη από ανθεκτικά υλικά (π.χ. τιτάνιο ή επικάλυψη χάλυβα) για να αντέχει σε δονήσεις υψηλής συχνότητας.
- Ηλεκτρική τροφοδοσία: Παρέχει θερμότητα (μέσω θερμαντικού στοιχείου) και υπερηχητική ενέργεια στον μετατροπέα.
- Μονάδα ελέγχουΡυθμίζει παραμέτρους όπως θερμοκρασία, εύρος δονήσεων και χρόνο συγκόλλησης.
Η υπερηχητική συγκόλληση είναι ιδανική για σενάρια όπου η παραδοσιακή συγκόλληση αποτυγχάνει λόγω οξείδωσης ή πολυπλοκότητας του υλικού.
- Κατασκευή ηλεκτρονικών: Συναρμολόγηση εξαρτημάτων αλουμινίου ή χαλκού σε πλακέτες κυκλωμάτων, ειδικά για εφαρμογές υψηλής αξιοπιστίας όπως αεροδιαστημική ή αυτοκινητοβιομηχανική ηλεκτρονική.
- Κοσμήματα και μεταλλουργία: Σύνδεση μη σιδηροειδών μετάλλων (π.χ. ασήμι, χρυσός, αλουμίνιο) χωρίς υπερβολική θερμότητα, η οποία μπορεί να βλάψει ευαίσθητα σχέδια.
- Παραγωγή ηλιακών συλλεκτών: Σύνδεση ταινιών αλουμινίου ή χαλκού με ηλιακά κύτταρα, όπου επικρατούν στρώματα οξειδίου.
- Ιατρικές συσκευές: Η συγκόλληση μικροσκοπικών εξαρτημάτων σε ιατρικό εξοπλισμό, που απαιτεί ακριβείς και καθαρές αρθρώσεις.
- Επισκευές: Απολύμανση ή επεξεργασία εξαρτημάτων σε οξειδωμένες ή διαβρωμένες πλάκες.
| Ειδικότητα |
Υπερήχθη συγκόλληση |
Παραδοσιακή συγκόλληση |
| Απομάκρυνση οξειδίων |
Αυτόματη με υπερηχητικές δονήσεις. |
Απαιτεί ροή ή χειροκίνητο καθαρισμό. |
| Ενυδάτωση της συγκόλλησης |
Εξαιρετικό, ακόμα και σε δύσκολα μέταλλα. |
Κακή σε οξειδωμένες επιφάνειες χωρίς ροή. |
| Εξαρτησία από το ρεύμα |
Μειωμένη ανάγκη για ροή (φιλικό προς το περιβάλλον). |
Υψηλή εξάρτηση από την ροή (μπορεί να προκαλέσει υπολείμματα). |
| Έκθεση στη θερμότητα |
Λιγότερη ζέστη απαιτείται, μειώνοντας τον κίνδυνο ζημιών. |
Η υψηλή θερμότητα μπορεί να βλάψει ευαίσθητα στοιχεία. |
| Δύναμη των αρθρώσεων |
Πιο δυνατοί, πιο αξιόπιστοι δεσμοί. |
Μεταβλητό, ανάλογα με την καθαρότητα της επιφάνειας. |
- Κόστος: Τα υπερηχητικά σίδερα συγκόλλησης είναι πιο ακριβά από τα παραδοσιακά μοντέλα λόγω του πρόσθετου μετατροπέα και των ηλεκτρονικών στοιχείων.
- Πολυπλοκότητα: Απαιτεί προσεκτική βαθμονόμηση των ρυθμίσεων θερμοκρασίας και δονήσεων για διαφορετικά υλικά.
- Συμβουλή Φορέστε: Η άκρη της συγκόλλησης μπορεί να υποβαθμιστεί ταχύτερα λόγω συνεχών δονήσεων, απαιτώντας τακτική αντικατάσταση.
- Ασύρματα: Οι υπερηχητικές δονήσεις μπορούν να παράγουν υψηλότατους ήχους (αν και συχνά κάτω από το όριο ακοής του ανθρώπου, ανάλογα με τη συχνότητα).
- Χειροκίνητες μονάδες: Μεταφορτώσιμο για χειροκίνητες εργασίες συγκόλλησης (π.χ. επισκευές ή μικρής παραγωγής).
- Συστήματα που τοποθετούνται σε πάγκο: Βιομηχανικά μοντέλα για αυτοματοποιημένες γραμμές συναρμολόγησης, που προσφέρουν ακριβή έλεγχο της θερμότητας και των δονήσεων.
- Πιστόλια υπερήχων συγκόλλησης: Συνδυάζουν την συγκόλληση και την εφαρμογή της ροής σε ένα εργαλείο, βελτιστοποιώντας την απόδοση.
- Μείωση ροής: Με την ελαχιστοποίηση της εξάρτησης από χημικές ροές, η υπερηχητική συγκόλληση μειώνει τα επικίνδυνα απόβλητα και βελτιώνει την ασφάλεια στο χώρο εργασίας.
- Διαχείριση θερμότητας: Η χαμηλότερη θερμική ισχύς μειώνει τον κίνδυνο εγκαύσεων ή θερμικών ζημιών στα εξαρτήματα.
Τα υπερηχητικά σίδερα συγκόλλησης είναι απαραίτητα για τη σύνδεση δύσκολων υλικών όπου οι παραδοσιακές μέθοδοι δεν φτάνουν.ισχυρότερες συνδέσεις συγκόλλησης με λιγότερη εξάρτηση από χημικά, καθιστώντας τους πολύτιμους σε βιομηχανίες που απαιτούν υψηλή ακρίβεια και αξιοπιστία.επαγγελματικά αποτελέσματα.
Τα υπερηχητικά σίδερα συγκόλλησης διαδραματίζουν κρίσιμο ρόλο στην ηλεκτρονική κατασκευή, ιδίως για εργασίες που περιλαμβάνουν:μη σιδηρούχια μέταλλα,επιφάνειες επιρρεπείς σε οξείδωση, ήευαίσθητα στοιχείαΠαρακάτω παρατίθενται οι κοινές εφαρμογές τους σε αυτόν τον τομέα, μαζί με τεχνικές γνώσεις και παραδείγματα:
Το αλουμίνιο είναι ελαφρύ και οικονομικά αποδοτικό, αλλάπαχύ, ανθεκτικό στρώμα οξειδίου (Al2O3)Η υπερηχητική συγκόλληση το λύνει με:
- Κατανομή οξειδίων: Οι δονήσεις διαταράσσουν το στρώμα Al2O3, επιτρέποντας στη συγκόλληση της συγκόλλησης (π.χ. κράματα αλουμινίου και κασσίτερου) απευθείας με το μέταλλο.
- Εφαρμογές:
- Ηλεκτρονική ενέργεια: Σύνδεση απορροφητών θερμότητας αλουμινίου με PCB σε ενισχυτές ισχύος ή ρυθμιστές τάσης για τη βελτίωση της θερμικής διάσπασης.
- Ηλεκτρονικά οχήματα: Συναρμολόγηση αλουμινένιων καλωδίων ή τερματικών στα αισθητήρες αυτοκινήτων, τους προβολείς LED ή τα συστήματα διαχείρισης μπαταριών ηλεκτρικών οχημάτων (EV).
- Καταναλωτικά Ηλεκτρονικά: Σύνδεση περιβλήτων ή ασπίδων από αλουμίνιο με PCB σε smartphones ή φορητούς υπολογιστές για την καταστολή των ηλεκτρομαγνητικών παρεμβολών (EMI).
Ενώ ο χαλκός συγχέεται πιο εύκολα από το αλουμίνιο,οξείδωση(π.χ. CuO/Cu2O) καιδιακυμάνσεις πάχους επικάλυψηςΗ υπερηχητική συγκόλληση βελτιώνει:
- Ενυδάτωση Οξειδωμένου Χαλκού: Χρησιμοποιείται σε ίχνη χάλκινου σε PCB κατά την επισκευή ή την ανακατασκευή.
- Εφαρμογές:
- Σύνδεσμοι υψηλού ρεύματος: Συναρμολόγηση χοντρών λεωφορείων ή αποτυπωμάτων χαλκού σε μετατροπείς, κινητήρες ή συσσωρευτές μπαταριών (π.χ. σε ηλεκτρικά οχήματα ή συστήματα ανανεώσιμης ενέργειας).
- Ευέλικτα PCB: Σύνδεση των ίχνη φλέξ χαλκού σε άκαμπτα PCB, όπου η παραδοσιακή θερμότητα μπορεί να βλάψει τα εύκαμπτα υπόστρωμα.
- Συστατικά με επικάλυψη χαλκού: Διασφάλιση αξιόπιστων αρθρώσεων σε χαλκομεταλλευμένες συνδέσεις, διακόπτες ή ρελέ.
Τα μέταλλα αυτά είναι ανθεκτικά στη διάβρωση αλλά έχουνκακή συγκόλλησηΗ υπερηχητική συγκόλληση επιτρέπει:
- Άμεση μεταλλουργική σύνδεση: Με την αφαίρεση των οξειδίων, η συγκόλληση (συχνά με περιεκτικότητα σε νικέλιο ή ασήμι) προσκολλάται χωρίς υπερβολική ροή.
- Εφαρμογές:
- Βιομηχανική ηλεκτρονική: Συναρμολόγηση στερεών ή περιβλήτων από ανοξείδωτο χάλυβα σε PCB σε σκληρά περιβάλλοντα (π.χ. αυτοματοποίηση εργοστασίων, εξοπλισμός πετρελαίου/αερίου).
- Ιατρικές συσκευές: Σύνδεση νικελωμένων εξαρτημάτων σε βηματοδότης, εξοπλισμό μαγνητικής τομογραφίας ή χειρουργικά εργαλεία, όπου η βιοσυμβατότητα και η αξιοπιστία είναι κρίσιμες.
Οι περιβαλλοντικοί κανονισμοί (π.χ. RoHS) οδηγούν στη χρήση συγκόλλησεων χωρίς μόλυβδο (π.χ. Sn-Ag-Cu), οι οποίες έχουνυψηλότερα σημεία τήξηςκαιφτωχότερη ικανότητα βρεγμούΗ υπερηχητική συγκόλληση το αντιμετωπίζει με:
- Μείωση της επιφανειακής έντασης: Οι δονήσεις βοηθούν τη ροή της αμόλυβδης συγκόλλησης σε στενά κενά ή σε εξαρτήματα με λεπτή ακρίβεια.
- Εφαρμογές:
- PCB υψηλής πυκνότητας: Μικροεπεξεργαστές συγκόλλησης, BGA (συστάσεις πλέγματος μπάλας) ή QFN (τέσσερα επίπεδα πακέτα χωρίς μόλυβδο) με ελάχιστα υπολείμματα ροής.
- Ηλεκτρονικά αεροδιαστημικά: Η τήρηση αυστηρών προτύπων για τις ασύρματες αρθρώσεις χωρίς μόλυβδο και χαμηλής εκπομπής αερίων σε αερομηχανικά ή δορυφορικά εξαρτήματα.
|
|
|
|
|
Ρυθμίστε το πλάτος των υπερήχων
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
