Υπερήχθης συγκόλληση για συγκόλληση γυαλιού τιτανίου κεραμικών από ανοξείδωτο χάλυβα

Υπερήχθης συγκόλληση για συγκόλληση γυαλιού τιτανίου κεραμικών από ανοξείδωτο χάλυβα

Η υπερηχητική συγκόλληση μπορεί να συνδέσει γυαλί, τιτάνιο, ανοξείδωτο χάλυβα και κεραμικά.

Αρχή της υπερηχητικής συγκόλλησης

Δονήσεις και καβιτάση:Η υπερηχητική συγκόλληση χρησιμοποιεί υπερηχητική δονή.Ο μετατροπέας στον υπερηχητικό εξοπλισμό συγκόλλησης μετατρέπει την ηλεκτρική ενέργεια σε μηχανική ενέργεια δονήσεων.Όταν το ρεύμα υψηλής συχνότητας περνά από τον μετατροπέα, ο πιεζοηλεκτρικός κρύσταλλος στο εσωτερικό παραμορφώνεται και επεκτείνεται, δημιουργώντας υπερηχητικές δονήσεις.Αυτή η δόνηση μεταδίδεται στην συγκόλληση και την επιφάνεια του υλικού που πρόκειται να συγκολληθεί μέσω της κεφαλής συγκόλλησηςΣτο λιωμένο συγκόλλημα, οι υπερηχητικές δονήσεις προκαλούν κοιλότητα, δημιουργώντας κύματα κρούσης όταν οι φυσαλίδες εκρήγνυνται.πετρέλαιο, και σκόνη στην επιφάνεια του βασικού υλικού.
Χημική αντίδραση του ενεργού συγκόλλησης:Ειδικά ενεργά συγκόλλητα όπως το Cerasolzer χρησιμοποιούνται στην υπερηχητική συγκόλληση.πυριτίουΚατά τη διαδικασία συγκόλλησης, αυτά τα στοιχεία συνδυάζονται με το οξυγόνο στον αέρα για να σχηματίσουν οξείδια,που συνδέονται χημικά με τα στρώματα οξειδίου στις επιφάνειες υλικών όπως το γυαλί, κεραμικά και μέταλλα, επιτυγχάνοντας σύνδεση.

Εξαιρετική ικανότητα υγρασίας: μπορεί να βελτιώσει σημαντικά την επίδραση υγρασίας της συγκόλλησης στην επιφάνεια του εργαστηρίου.μπορεί να είναι δύσκολο να επιτευχθεί καλή υγρασία σε ορισμένα υλικά με κακή συγκόλλησηΩστόσο, το υπερηχητικό συγκόλλημα μπορεί να ξεπεράσει αυτό το πρόβλημα, εξασφαλίζοντας μια πιο ομοιόμορφη και πλήρη σύνδεση συγκόλλησης.
Υψηλής Ποιότητας Συνδέσεις Λωτισμού: Προωθώντας την καλύτερη διείσδυση και προσκόλληση του λωτισμού, η υπερηχητική συγκόλληση συμβάλλει στο σχηματισμό συνδέσεων συγκόλλησης με υψηλότερη αντοχή και καλύτερη ηλεκτρική αγωγιμότητα.Αυτό είναι ιδιαίτερα σημαντικό σε εφαρμογές όπου απαιτείται υψηλή αξιοπιστία, όπως στην ηλεκτρονική βιομηχανία για την κατασκευή πλακών κυκλωμάτων.
Μειωμένη θερμική βλάβη: Σε σύγκριση με τις παραδοσιακές μεθόδους συγκόλλησης που βασίζονται κυρίως σε υψηλές θερμοκρασίες για να λιώσουν τη συγκόλληση,Η υπερηχητική συγκόλληση μπορεί να επιτύχει καλά αποτελέσματα συγκόλλησης σε σχετικά χαμηλές θερμοκρασίεςΑυτό συμβάλλει στη μείωση του κινδύνου θερμικής βλάβης του εργαστηρίου, ιδίως για θερμοευαίσθητα εξαρτήματα και υλικά.
Κατάλληλο για διάφορα υλικά: Μπορεί να χρησιμοποιηθεί για την συγκόλληση μιας ευρείας ποικιλίας υλικών, συμπεριλαμβανομένων ορισμένων δύσκολων σε συγκόλληση μετάλλων όπως το αλουμίνιο και ο χαλκός.Οι υπερηχητικές δονήσεις μπορούν να διαλύσουν τα στρώματα οξειδίου σε αυτά τα υλικά, επιτρέποντας την επιτυχή συγκόλληση.

Εφαρμογές

Ηλεκτρονική κατασκευή: Χρησιμοποιείται ευρέως στην παραγωγή πλακίδων εκτυπωμένων κυκλωμάτων (PCB), για την συγκόλληση εξαρτημάτων όπως αντίστοιχοι, πυκνωτές, ολοκληρωμένα κυκλώματα κ.λπ. στο PCB.Η υψηλή ακρίβεια και η αξιοπιστία της υπερήχων συγκόλλησης εξασφαλίζουν την ποιότητα των ηλεκτρονικών προϊόντων.
Αυτοκινητοβιομηχανία: στην κατασκευή αυτοκινητοβιομηχανικών ηλεκτρονικών συσκευών, όπως η παραγωγή μονάδων ελέγχου κινητήρα, μονάδων ηλεκτρονικής ισχύος και ιμάντων καλωδίωσης αυτοκινήτων,Η υπερηχητική συγκόλληση χρησιμοποιείται για την επίτευξη αξιόπιστων συνδέσεων μεταξύ διαφορετικών εξαρτημάτων.
Αεροδιαστημική και Άμυνα: Λόγω της υψηλής αξιοπιστίας και της ικανότητάς του να χειρίζεται υλικά υψηλών επιδόσεων, η υπερηχητική συγκόλληση χρησιμοποιείται στην παραγωγή αεροδιαστημικής και αμυντικής ηλεκτρονικής,όπου η ποιότητα και η αξιοπιστία των συνδέσεων συγκόλλησης είναι εξαιρετικά σημαντικές.
Κατασκευή κοσμημάτων: Χρησιμοποιείται επίσης στη βιομηχανία κοσμημάτων για την συγκόλληση πολύτιμων μετάλλων και πολύτιμων λίθων.Ο ακριβής έλεγχος και η απαλή διαδικασία συγκόλλησης της υπερήχων συγκόλλησης βοηθούν στην αποφυγή ζημιών στα ευαίσθητα υλικά και εξασφαλίζουν την ποιότητα των κοσμημάτων.

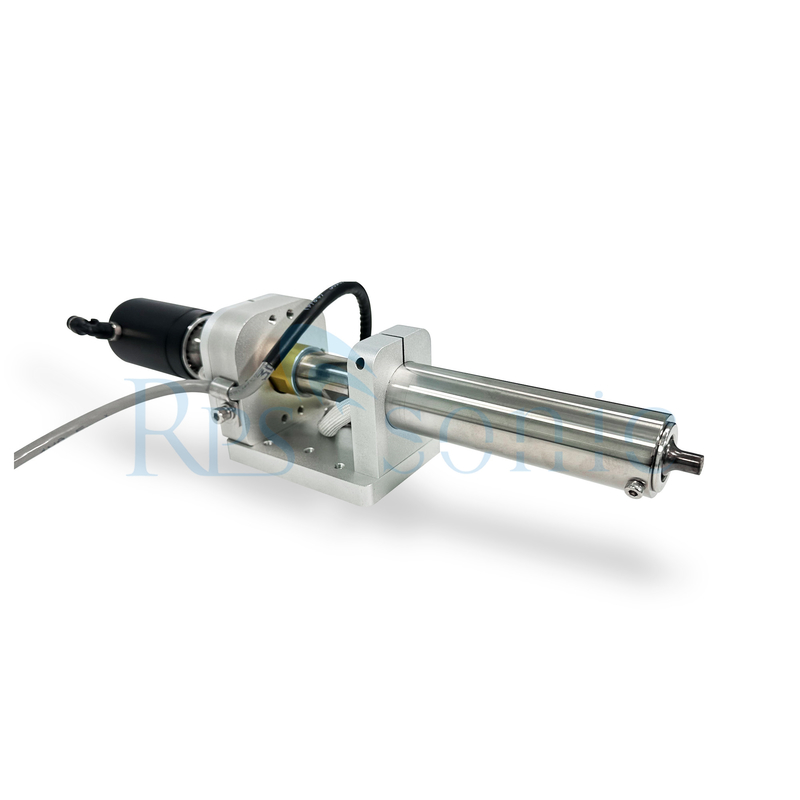

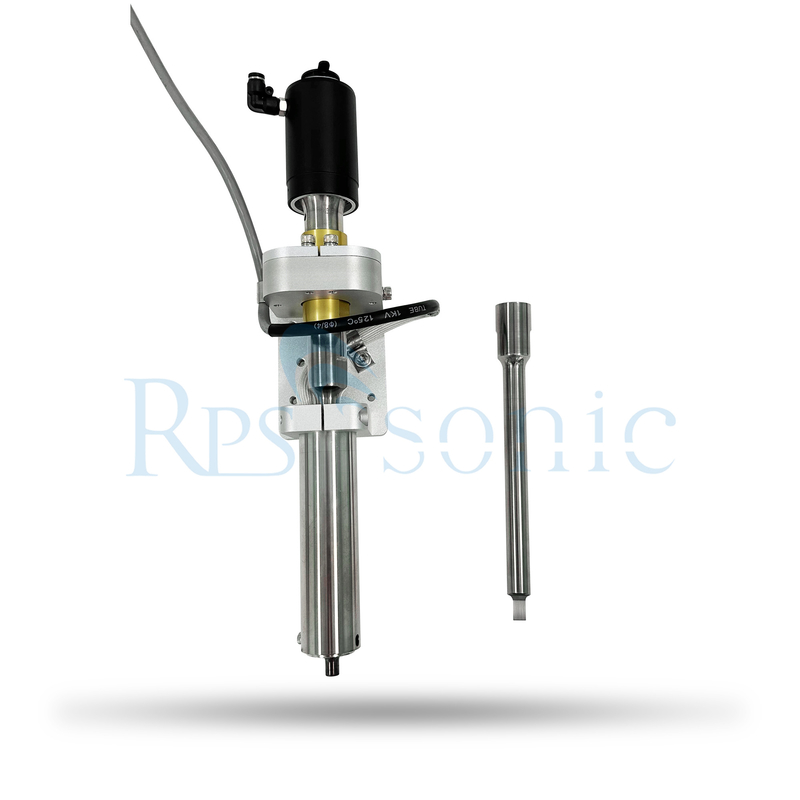

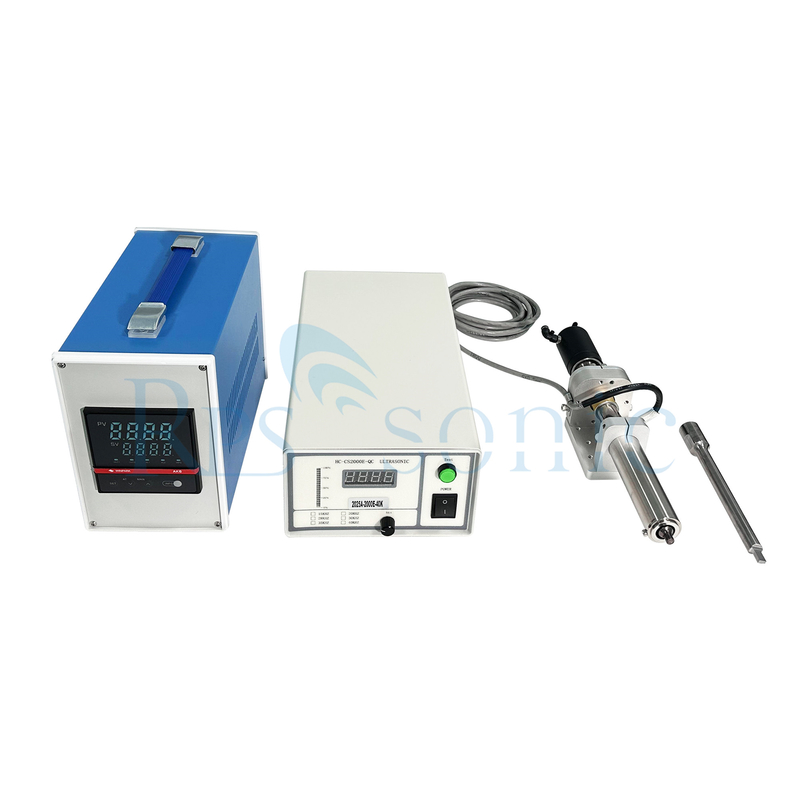

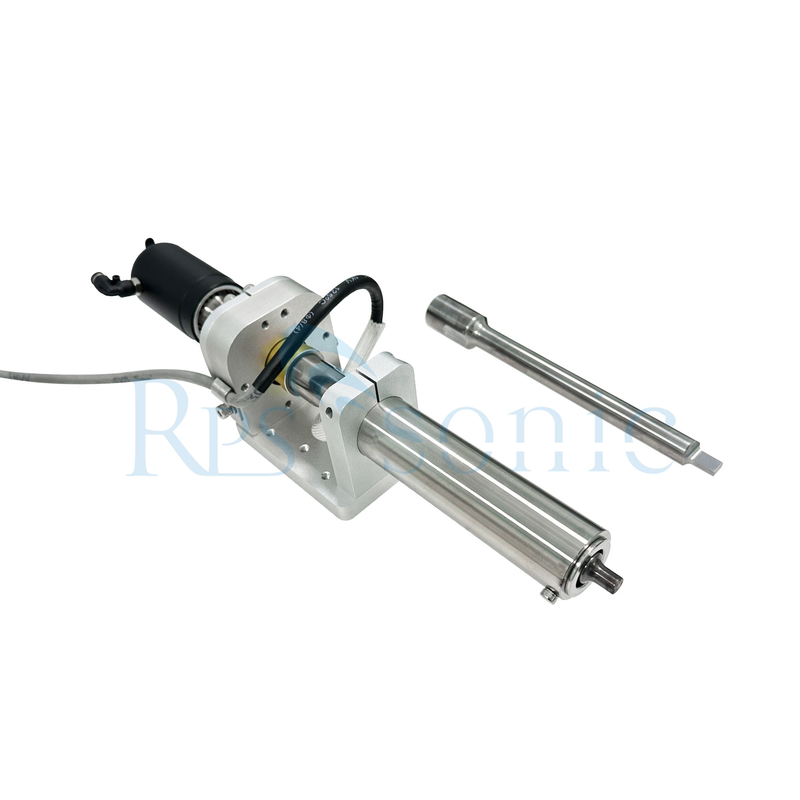

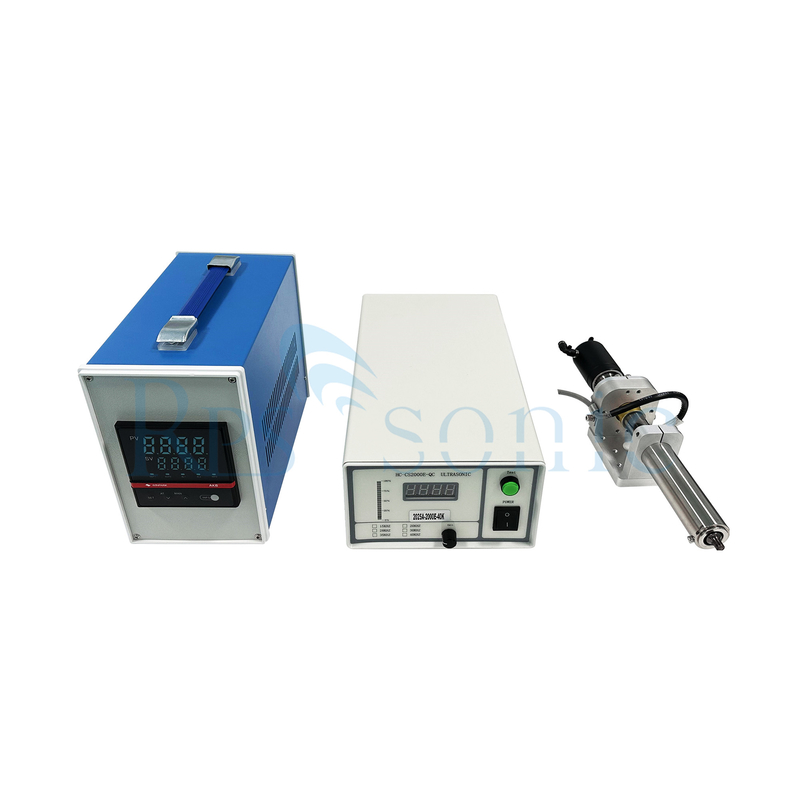

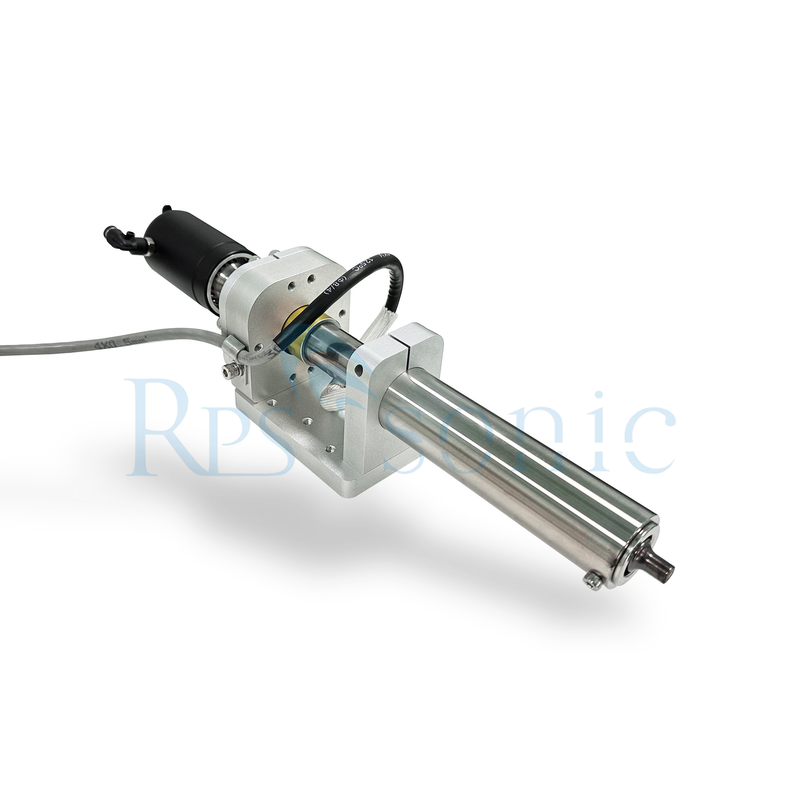

Δομή

Γεννήτρια υπερήχων: Αυτό είναι το βασικό συστατικό που παράγει ηλεκτρικά σήματα υψηλής συχνότητας για την κίνηση του υπερήχων μετατροπέα.Συνήθως έχει λειτουργίες όπως ρύθμιση συχνότητας και έλεγχο ισχύος για να προσαρμοστεί σε διαφορετικές απαιτήσεις συγκόλλησης.
Μετατροπέας υπερήχων: Όπως αναφέρθηκε νωρίτερα, μετατρέπει την ηλεκτρική ενέργεια σε μηχανικές δονήσεις.Ο μετατροπέας είναι συνήθως κατασκευασμένος από πιεζοηλεκτρικά υλικά που παρουσιάζουν το πιεζοηλεκτρικό αποτέλεσμα, που σημαίνει ότι μπορούν να παραμορφωθούν όταν εφαρμόζεται ηλεκτρικό πεδίο και να παράγουν ηλεκτρικό πεδίο όταν παραμορφώνονται.

Τεμπέλη σιδήρου συγκόλλησης: Το άκρο του σιδήρου συγκόλλησης έχει σχεδιαστεί για να μεταδίδει τις υπερήχων δονήσεις στο συγκόλλημα και το εργασιακό κομμάτι.Συνήθως είναι κατασκευασμένο από ανθεκτικά στη θερμότητα και ηλεκτρικά αγωγικά υλικά όπως κράμα χαλκού ή βολφραμίουΤο σχήμα και το μέγεθος της άκρης του σιδηρουργού συγκόλλησης μπορούν να προσαρμοστούν σύμφωνα με διαφορετικές εφαρμογές συγκόλλησης.
Στήριγμα και σύστημα ψύξης: Η λαβή του υπερηχητικού συγκόλλησης έχει σχεδιαστεί για εύκολη λειτουργία και πρόσφυση.Μπορεί επίσης να ενσωματώνει σύστημα ψύξης για την πρόληψη της υπερθέρμανσης του μετατροπέα και άλλων εξαρτημάτων κατά τη λειτουργία.Αυτό επιτυγχάνεται συνήθως με μεθόδους ψύξης αέρα ή ψύξης νερού.

Παραδείγματα εφαρμογής

Ηλεκτρονική κατασκευή:Στην παραγωγή ηλεκτρονικών εξαρτημάτων χρησιμοποιείται για την συγκόλληση ηλεκτροδίων σε γυάλινα και κεραμικά υπόστρωμα, τη σύνδεση υπεραγωγικών υλικών και εξαρτημάτων,και αγωγούς σύνδεσης σε υβριδικά ολοκληρωμένα κυκλώματα.
Οπτικές συσκευές: Χρησιμοποιείται στην κατασκευή διακοσμητικών γυαλιών και στη μεταλλικοποίηση των οπτικών γυαλιών, όπως η σύνδεση μεταλλικών περιδέραιων σε οπτικές υαλοπλαστικές ίνες και η σφράγιση γυάλινων σωλήνων.
Βιομηχανία Ηλιακής Ενέργειας: Χρησιμοποιείται για την ηλεκτροδική καλωδίωση του γυαλιού των ηλιακών κυψελών, απλοποιώντας την παραγωγική διαδικασία και μειώνοντας το κόστος.
