Υψηλής αποδοτικότητας υπερηχητική συγκόλληση σιδήρου υπερηχητική συγκόλληση γυαλιού για την κατασκευαστική βιομηχανία

Η συγκόλληση με υπερήχους συνδέει γυαλί, τιτάνιο, ανοξείδωτο χάλυβα, κεραμικά

I. Τι είναι ένα κολλητήρι υπερήχων;

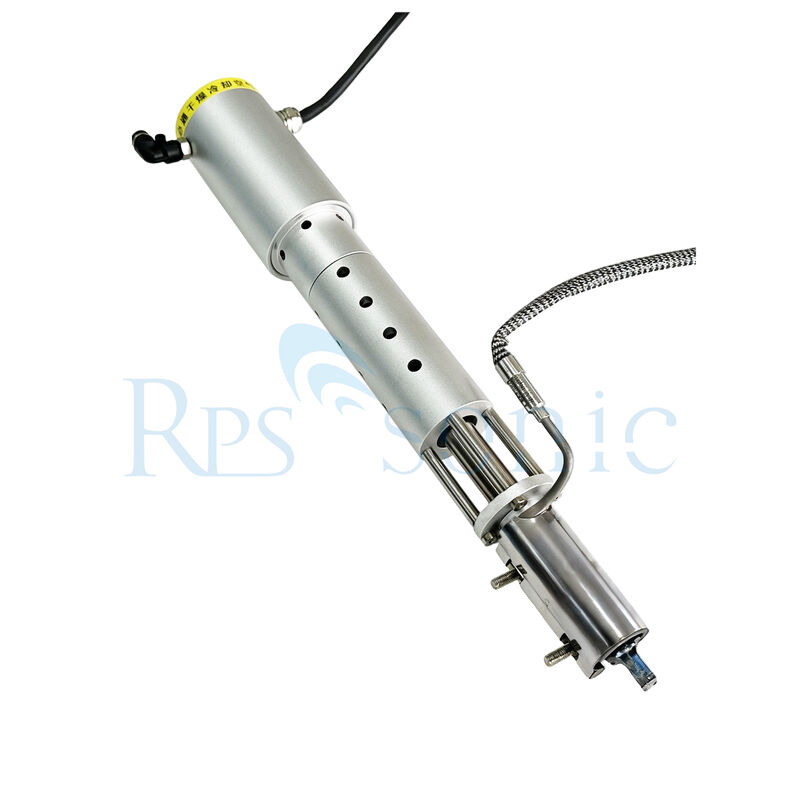

Ένα κολλητήρι υπερήχων είναι μια φιλική προς το περιβάλλον συσκευή συγκόλλησης που ενσωματώνει θέρμανση και υψηλής συχνότητας υπερηχητική δόνηση. Η βασική του δομή περιλαμβάνει μια διάταξη δόνησης πιεζοηλεκτρικού κρυστάλλου, ένα θερμαντικό στοιχείο (όπως η μύτη του κολλητηριού) και μια μεταλλική μύτη συγκόλλησης. Η υπερηχητική ισχύς (10~50W), η συχνότητα δόνησης (συνήθως 20~60kHz) και η θερμοκρασία συγκόλλησης (ρυθμιζόμενο εύρος 120-400℃) μπορούν να ελεγχθούν με ακρίβεια μέσω ενός πίνακα ελέγχου. Η βασική αρχή λειτουργίας του είναι η εξής: πρώτον, το συγκολλητικό υλικό λιώνει από το θερμαντικό στοιχείο. Στη συνέχεια, η ενέργεια δόνησης υψηλής συχνότητας μεταφέρεται στο λιωμένο συγκολλητικό υλικό. Το φαινόμενο σπηλαίωσης που δημιουργείται από τη δόνηση διασπά και διασκορπίζει το φιλμ οξειδίου στην επιφάνεια του βασικού υλικού. Ταυτόχρονα, η επίδραση της ακουστικής ροής προάγει τη διαβροχή και τη διάχυση του συγκολλητικού υλικού με το βασικό υλικό, σχηματίζοντας τελικά μια πυκνή συγκολλητική ένωση. Η συγκόλληση υψηλής ποιότητας μπορεί να επιτευχθεί χωρίς την ανάγκη ροής.

II. Λειτουργίες των κολλητηριών υπερήχων

* **Καθαρισμός και ενεργοποίηση της επιφάνειας συγκόλλησης:** Μέσω σπηλαίωσης, τα κολλητήρια υπερήχων αφαιρούν φιλμ οξειδίου και ακαθαρσίες από την επιφάνεια των βασικών υλικών (μέταλλα, γυαλί, κεραμικά κ.λπ.), αντικαθιστώντας την χημική δράση καθαρισμού της ροής και αποφεύγοντας την υπολειμματική μόλυνση και διάβρωση.
* **Βελτίωση της ποιότητας συγκόλλησης:** Η δόνηση υψηλής συχνότητας αναγκάζει το υγρό συγκολλητικό υλικό να διεισδύσει στους μικροπόρους και τις σχισμές του βασικού υλικού, εκτοπίζοντας φυσαλίδες συγκολλητικού υλικού και μειώνοντας ελαττώματα όπως η ελλιπής συγκόλληση και η χαμένη συγκόλληση. Αυτό έχει ως αποτέλεσμα μια μη πορώδη, υψηλής αντοχής συγκολλητική ένωση, βελτιώνοντας τη στεγανοποίηση της σύνδεσης και την ανθεκτικότητα.
* **Απλοποίηση της διαδικασίας συγκόλλησης:** Εξαλείφει την ανάγκη για προεπεξεργασία μεταλλοποίησης μη μεταλλικών υλικών όπως το γυαλί, επιτρέποντας την άμεση συγκόλληση ανομοιογενών υλικών όπως μέταλλα και γυαλί/κεραμικά. Αυτό συντομεύει τη διαδικασία παραγωγής και μειώνει τη δυσκολία λειτουργίας και τους κινδύνους ποιότητας.
* **Προσαρμογή σε διάφορες ανάγκες συγκόλλησης:** Εξοπλισμένα με αυτόματη ρύθμιση συχνότητας και ακριβή έλεγχο θερμοκρασίας, τα κολλητήρια υπερήχων μπορούν να ελέγξουν την ποσότητα συγκολλητικού υλικού και το πάχος της συγκόλλησης όταν συνδυάζονται με συσκευές τροφοδοσίας σύρματος. Είναι κατάλληλα για σενάρια συγκόλλησης διαφορετικών μεγεθών και υλικών, φιλοξενώντας τόσο χειροκίνητη συγκόλληση όσο και αυτοματοποιημένες λειτουργίες γραμμής παραγωγής.

III. Κύριες βιομηχανίες εφαρμογής των κολλητηριών υπερήχων

* Βιομηχανία βαθιάς επεξεργασίας γυαλιού: Στεγανοποιητική συγκόλληση γυαλιού κενού, συγκόλληση ηλεκτροδίων γυαλιού LCD, σφράγιση γυαλιού οπτικών ινών κ.λπ.
* Βιομηχανία ηλεκτρονικών και ημιαγωγών: Σύνδεση μήτρας ημιαγωγών ισχύος, σύνδεση μολύβδου ολοκληρωμένου κυκλώματος, σύνδεση εξαρτημάτων απαγωγής θερμότητας μπαταρίας νέας ενέργειας, συγκόλληση χαμηλής θερμοκρασίας γραφενίου/καρβιδίου του πυριτίου κ.λπ.
* Βιομηχανία ηλιακής ενέργειας: Συγκόλληση επαφής ηλεκτροδίων ηλιακών κυττάρων (κρυσταλλικά, λεπτής μεμβράνης).
* Βιομηχανία κινητήρων και οικιακών συσκευών: Συγκόλληση περιέλιξης μετασχηματιστή (συγκόλληση καλωδίων αλουμινίου που αντικαθιστούν την συγκόλληση καλωδίων χαλκού), συγκόλληση επαφής θέρμανσης πίσω παραθύρου αυτοκινήτου, σύνδεση εξαρτημάτων στεγανοποίησης οικιακών συσκευών κ.λπ.
* Βιομηχανία ακριβείας κατασκευής και κοσμημάτων: Μεταλλοποίηση επίστρωσης οπτικών γυαλιών, κατασκευή γυάλινων κοσμημάτων, συγκόλληση μικρών εξαρτημάτων υλικού κ.λπ.
* Εργαστηριακοί και ειδικοί τομείς επεξεργασίας: Συγκόλληση ειδικών υλικών μικρής κλίμακας, έρευνα για διαδικασίες σύνδεσης ανομοιογενών υλικών κ.λπ.

Σε σύγκριση με τις παραδοσιακές διαδικασίες συγκόλλησης, τα κολλητήρια υπερήχων προσφέρουν αρκετά βασικά πλεονεκτήματα στη συγκόλληση γυαλιού κενού. Πρώτον, επιτυγχάνουν συγκόλληση υψηλής ποιότητας χωρίς ροή, ένα από τα πιο σημαντικά πλεονεκτήματά τους. Το φαινόμενο σπηλαίωσης των υπερήχων αφαιρεί άμεσα το φιλμ οξειδίου από την επιφάνεια του υποστρώματος, αντικαθιστώντας τη χημική δράση καθαρισμού της ροής. Αυτό όχι μόνο αποφεύγει τη δημιουργία επιβλαβών αναθυμιάσεων και προστατεύει το περιβάλλον παραγωγής, αλλά και εξαλείφει εντελώς την επίδραση των υπολειμμάτων ροής στον εξοπλισμό συσκευασίας και τα επίπεδα κενού. Επιπλέον, εξαλείφει τα επόμενα βήματα καθαρισμού, απλοποιώντας σημαντικά τη διαδικασία παραγωγής και μειώνοντας το κόστος. Δεύτερον, η ποιότητα συγκόλλησης και η απόδοση στεγανοποίησης είναι ανώτερες. Η δόνηση υψηλής συχνότητας αναγκάζει το υγρό συγκολλητικό υλικό να διεισδύσει στους μικροπόρους και τις σχισμές του βασικού υλικού, σφραγίζοντας αυτά τα μικροσκοπικά κενά και εκδιώκοντας τις φυσαλίδες αέρα από το συγκολλητικό υλικό. Αυτό έχει ως αποτέλεσμα μια πορώδη, πυκνή συγκολλητική ένωση, αποτρέποντας αποτελεσματικά ελαττώματα όπως ελλιπείς συγκολλήσεις και διαρροές, και βελτιώνοντας σημαντικά το ποσοστό επιτυχίας στεγανοποίησης και το ποσοστό προσόντων προϊόντων του γυαλιού κενού. Επιπλέον, η υπερηχητική δόνηση αυξάνει τον αριθμό των σπασμένων δεσμών στην επιφάνεια του γυαλιού, επιτρέποντας την ηλεκτρονική συγκόλληση μεταξύ του γυαλιού και του μετάλλου και δημιουργώντας μια σφιχτή μηχανική δομή αλληλοσύνδεσης μεταξύ των γυάλινων φύλλων. Αυτό βελτιώνει σημαντικά την αντοχή και την ανθεκτικότητα της σύνδεσης, διασφαλίζοντας την μακροχρόνια απόδοση στεγανοποίησης του γυαλιού κενού.

Επιπλέον, τα κολλητήρια υπερήχων απλοποιούν τη διαδικασία παραγωγής και μειώνουν τη δυσκολία λειτουργίας. Η πολύπλοκη διαδικασία προετοιμασίας στρώματος μεταλλοποίησης γυαλιού στις παραδοσιακές μεθόδους μπορεί να παραλειφθεί. Οι συνδέσεις συγκόλλησης γυαλιού-μετάλλου και γυαλιού-γυαλιού μπορούν να επιτευχθούν άμεσα χωρίς επεξεργασία μεταλλοποίησης του γυαλιού, συντομεύοντας τον κύκλο παραγωγής και μειώνοντας τους κινδύνους ποιότητας που προκαλούνται από την ακατάλληλη προετοιμασία στρώματος μεταλλοποίησης. Εν τω μεταξύ, το κολλητήρι υπερήχων διαθέτει αυτόματη ρύθμιση συχνότητας για την αντιμετώπιση των μεταβολών του φορτίου ισχύος κατά τη διάρκεια της διαδικασίας συγκόλλησης, διασφαλίζοντας την αξιοπιστία της συγκόλλησης. Η θερμοκρασία του μπορεί να ελεγχθεί με ακρίβεια μέσω ενός τοπικού δικτύου και σε συνδυασμό με τον τροφοδότη σύρματος και τη δομή προθέρμανσης θερμού αέρα, επιτρέπει τον ακριβή έλεγχο της ποσότητας συγκολλητικού υλικού και του πάχους του συγκολλητικού υλικού, προσαρμοζόμενο στις ανάγκες συγκόλλησης γυαλιού κενού διαφορετικών μεγεθών και προδιαγραφών. Τέλος, έχει ένα ευρύτερο φάσμα εφαρμογών και είναι πιο φιλικό προς το περιβάλλον. Το κολλητήρι υπερήχων μπορεί εύκολα να συγκολλήσει διάφορα γυάλινα υλικά, όπως αγώγιμο γυαλί και γυαλί σόδας-ασβέστη, σε διαφορετικά μέταλλα, καθιστώντας το κατάλληλο για διάφορα σενάρια συγκόλλησης στην παραγωγή γυαλιού κενού. Τα χαρακτηριστικά του που δεν χρησιμοποιούν επιβλαβή χημικά αντιδραστήρια και δεν εκπέμπουν ρύπους ευθυγραμμίζονται με την αναπτυξιακή τάση της σύγχρονης βιομηχανικής πράσινης παραγωγής, βοηθώντας τις επιχειρήσεις να επιτύχουν περιβαλλοντικές αναβαθμίσεις.

Κατασκευή ηλεκτρονικών: Χρησιμοποιείται ευρέως στην παραγωγή πλακετών τυπωμένων κυκλωμάτων (PCB), για τη συγκόλληση εξαρτημάτων όπως αντιστάσεις, πυκνωτές, ολοκληρωμένα κυκλώματα κ.λπ. στην PCB. Η υψηλή ακρίβεια και η αξιοπιστία της υπερηχητικής συγκόλλησης διασφαλίζουν την ποιότητα των ηλεκτρονικών προϊόντων.
Αυτοκινητοβιομηχανία: Στην κατασκευή ηλεκτρονικών αυτοκινήτων, όπως η παραγωγή μονάδων ελέγχου κινητήρα, μονάδων ηλεκτρονικών ισχύος και καλωδίωσης αυτοκινήτων, η υπερηχητική συγκόλληση χρησιμοποιείται για την επίτευξη αξιόπιστων συνδέσεων μεταξύ διαφορετικών εξαρτημάτων.
Αεροδιαστημική και Άμυνα: Λόγω της υψηλής αξιοπιστίας και της ικανότητάς της να χειρίζεται υλικά υψηλής απόδοσης, η υπερηχητική συγκόλληση χρησιμοποιείται στην παραγωγή ηλεκτρονικών αεροδιαστημικής και άμυνας, όπου η ποιότητα και η αξιοπιστία των συγκολλητικών ενώσεων είναι υψίστης σημασίας.
Κατασκευή κοσμημάτων: Χρησιμοποιείται επίσης στη βιομηχανία κοσμημάτων για τη συγκόλληση πολύτιμων μετάλλων και πολύτιμων λίθων. Ο ακριβής έλεγχος και η απαλή διαδικασία συγκόλλησης της υπερηχητικής συγκόλλησης βοηθούν στην αποφυγή ζημιών στα ευαίσθητα υλικά και διασφαλίζουν την ποιότητα των κοσμημάτων.

Δομή

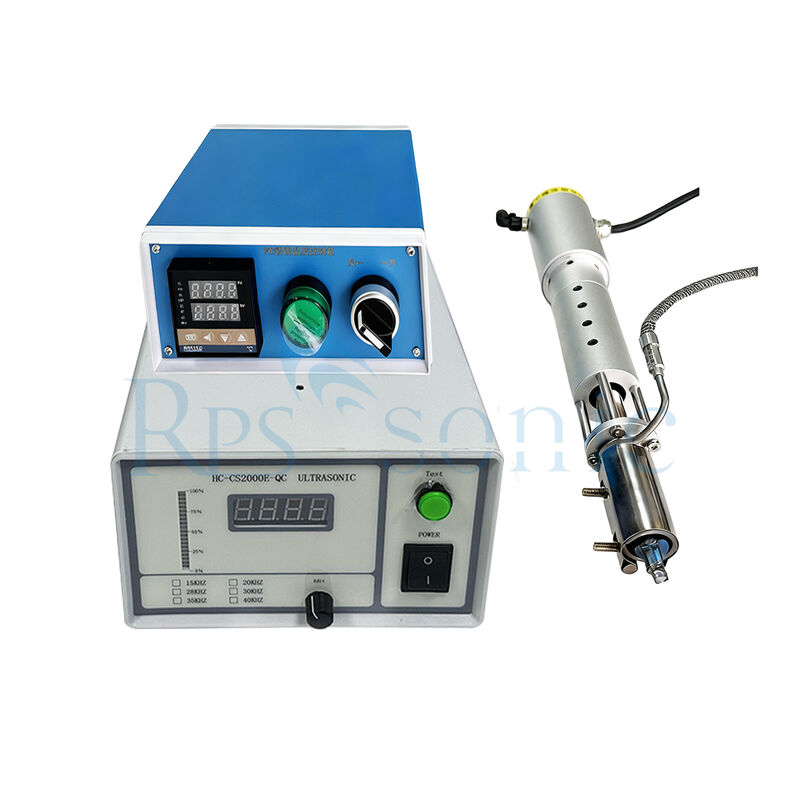

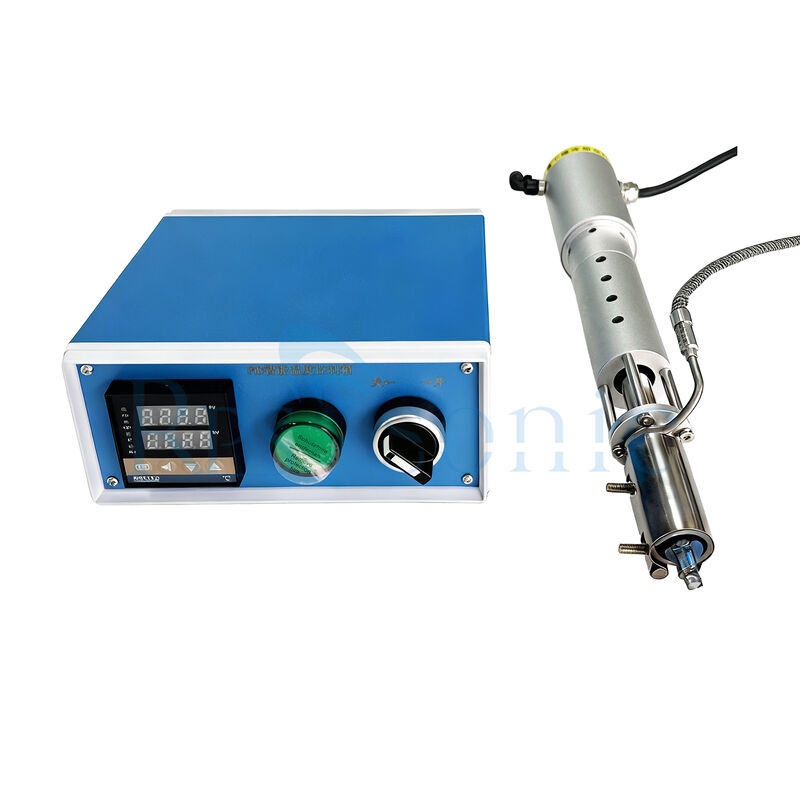

Γεννήτρια υπερήχων: Αυτό είναι το βασικό στοιχείο που δημιουργεί σήματα υψηλής συχνότητας για την οδήγηση του υπερηχητικού μετατροπέα. Συνήθως έχει λειτουργίες όπως ρύθμιση συχνότητας και έλεγχος ισχύος για προσαρμογή σε διαφορετικές απαιτήσεις συγκόλλησης.
Υπερηχητικός μετατροπέας: Όπως αναφέρθηκε προηγουμένως, μετατρέπει την ηλεκτρική ενέργεια σε μηχανικές δονήσεις. Ο μετατροπέας είναι συνήθως κατασκευασμένος από πιεζοηλεκτρικά υλικά που παρουσιάζουν το πιεζοηλεκτρικό φαινόμενο, που σημαίνει ότι μπορούν να παραμορφωθούν όταν εφαρμόζεται ένα ηλεκτρικό πεδίο και να δημιουργήσουν ένα ηλεκτρικό πεδίο όταν παραμορφώνονται.

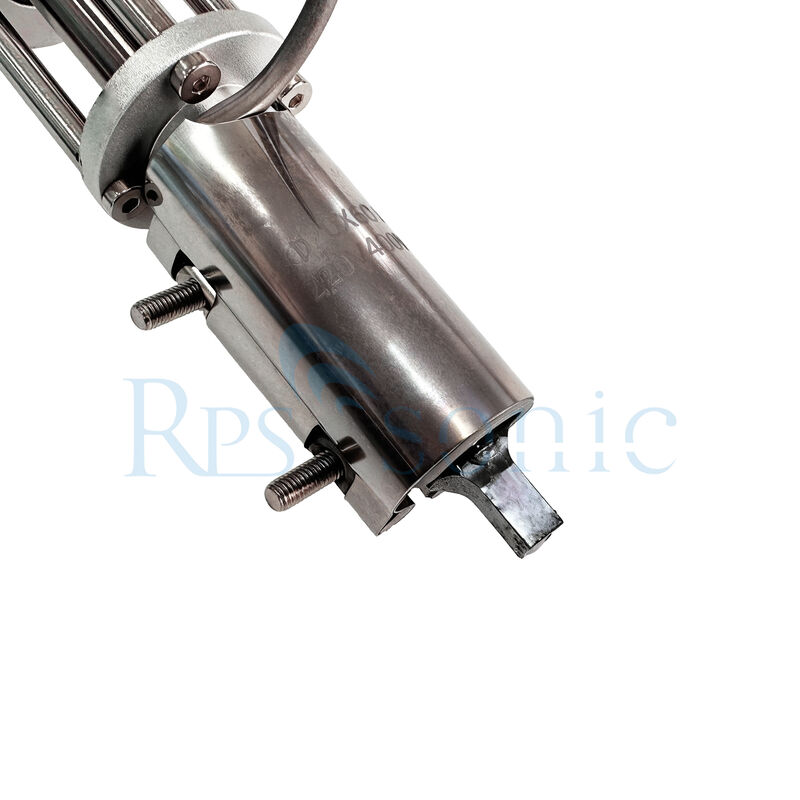

Μύτη κολλητηριού: Η μύτη του κολλητηριού έχει σχεδιαστεί για να μεταδίδει τις υπερηχητικές δονήσεις στο συγκολλητικό υλικό και το τεμάχιο εργασίας. Συνήθως είναι κατασκευασμένο από ανθεκτικά στη θερμότητα και ηλεκτρικά αγώγιμα υλικά όπως χαλκό ή κράμα βολφραμίου. Το σχήμα και το μέγεθος της μύτης του κολλητηριού μπορούν να προσαρμοστούν σύμφωνα με διαφορετικές εφαρμογές συγκόλλησης.
Λαβή και σύστημα ψύξης: Η λαβή του κολλητηριού υπερήχων έχει σχεδιαστεί για εύκολη λειτουργία και κράτημα. Μπορεί επίσης να ενσωματώνει ένα σύστημα ψύξης για την αποφυγή υπερθέρμανσης του μετατροπέα και άλλων εξαρτημάτων κατά τη λειτουργία. Αυτό επιτυγχάνεται συνήθως μέσω μεθόδων ψύξης αέρα ή ψύξης νερού.

Παραδείγματα εφαρμογών

Κατασκευή ηλεκτρονικών: Στην παραγωγή ηλεκτρονικών εξαρτημάτων, χρησιμοποιείται για τη συγκόλληση ηλεκτροδίων σε γυάλινα και κεραμικά υποστρώματα, τη σύνδεση υπεραγώγιμων υλικών και εξαρτημάτων και τη σύνδεση μολύβδων σε υβριδικά ολοκληρωμένα κυκλώματα.
Οπτικές συσκευές: Χρησιμοποιείται στην κατασκευή γυάλινων διακοσμητικών και στη μεταλλοποίηση οπτικών γυαλιών, όπως η σύνδεση μεταλλικών στεφανιών σε οπτικές γυάλινες ίνες και η σφράγιση γυάλινων σωλήνων.
Βιομηχανία ηλιακής ενέργειας: Χρησιμοποιείται για την καλωδίωση ηλεκτροδίων γυαλιού ηλιακών κυττάρων, απλοποιώντας τη διαδικασία παραγωγής και μειώνοντας το κόστος.
