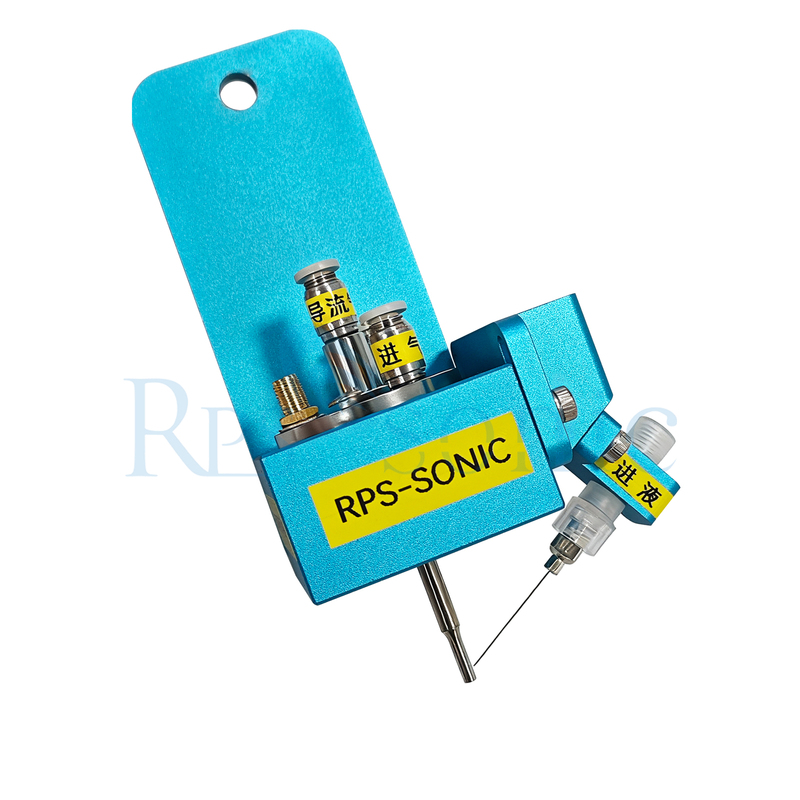

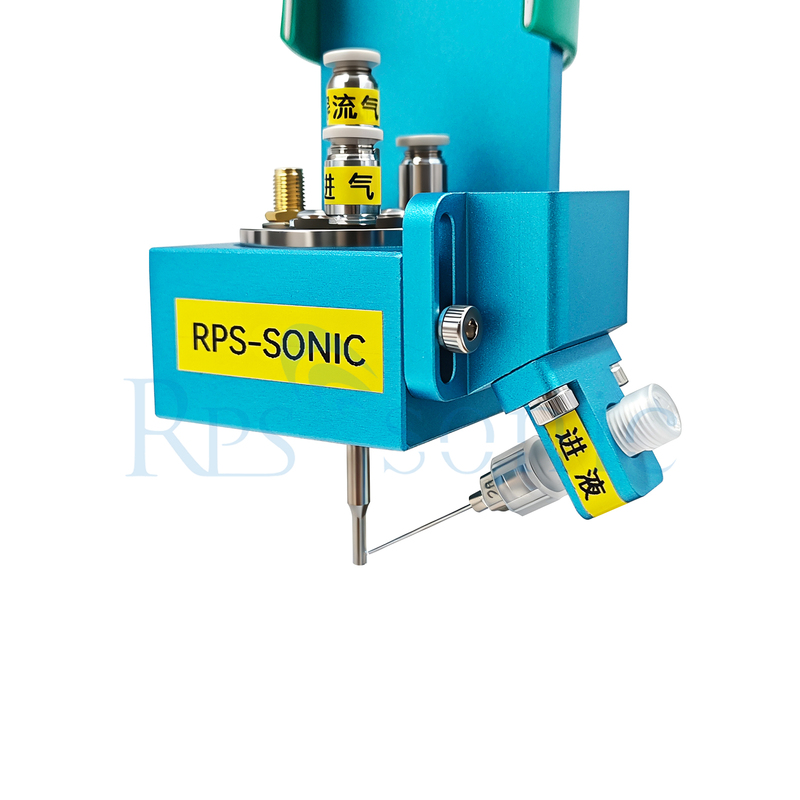

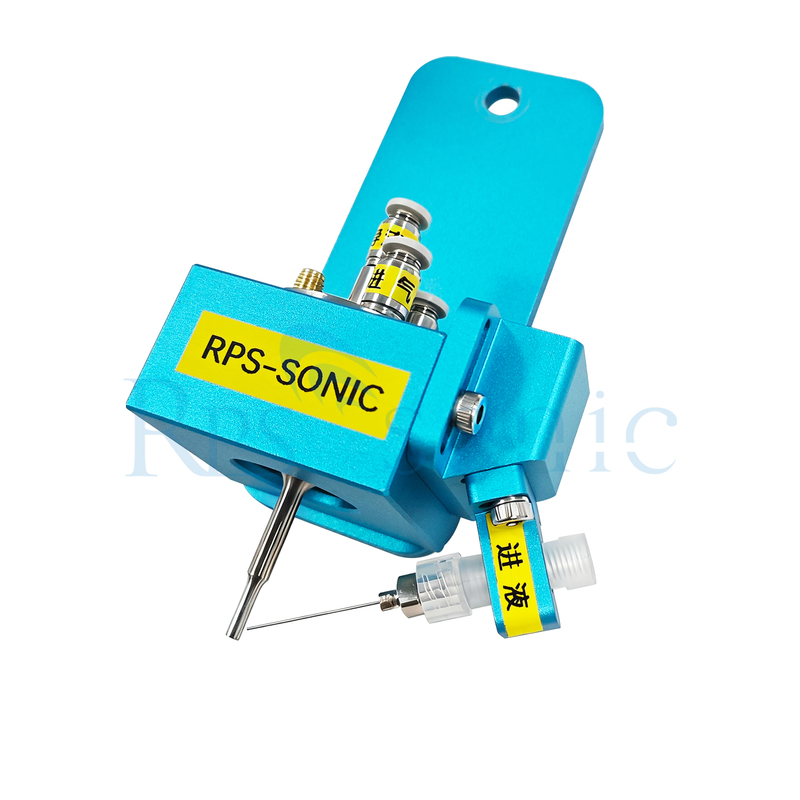

Μηχανή ψεκασμού υπερηχητικών 120k με εξωτερική παροχή υγρού

Μηχανή ψεκασμού φωτοανθεκτικού υλικού υπερήχων 120k με εξωτερική παροχή υγρού

Ο ψεκασμός ατομοποίησης φωτοανθεκτικού υλικού είναι μια βασική διαδικασία στην κατασκευή ημιαγωγών για την ακριβή επικάλυψη φωτοανθεκτικού υλικού. Η βασική αρχή είναι ο μετασχηματισμός του φωτοανθεκτικού υλικού σε μικροσκοπικές σταγόνες μέσω της τεχνολογίας ατομοποίησης, οι οποίες στη συνέχεια εναποτίθενται ομοιόμορφα στην επιφάνεια της πλάκας, καλύπτοντας τις απαιτήσεις επικάλυψης πλακών υψηλής ακρίβειας και μεγάλου μεγέθους.

Βασική Αρχή: Το υγρό φωτοανθεκτικό υλικό ατομοποιείται σε ομοιόμορφες σταγόνες σε κλίμακα νανομέτρων έως μικρομέτρων χρησιμοποιώντας ροή αερίου υψηλής πίεσης ή υπερηχητική δόνηση.

Οι ατομοποιημένες σταγόνες στη συνέχεια μεταφέρονται από κατευθυντική ροή αερίου, σχηματίζοντας μια λεπτή και ομοιόμορφη επικάλυψη στην επιφάνεια της πλάκας, με το πάχος να ελέγχεται με ακρίβεια σε επίπεδο νανομέτρων.

Βασικά Πλεονεκτήματα: Υψηλή ομοιομορφία επικάλυψης, αποφεύγοντας τα ελαττώματα πάχους στην άκρη και λεπτού κέντρου της περιστροφικής επικάλυψης, καλύπτοντας τις απαιτήσεις προηγμένων διαδικασιών.

Υψηλή αξιοποίηση φωτοανθεκτικού υλικού, μειώνοντας τη σπατάλη υλικού κατά περισσότερο από 50% σε σύγκριση με την περιστροφική επικάλυψη, μειώνοντας το κόστος παραγωγής.

Κατάλληλο για πλάκες μεγάλου μεγέθους (π.χ. 12 ίντσες και άνω) και σύνθετη τοπογραφία επιφάνειας, με αποτέλεσμα ισχυρότερη συνέπεια επικάλυψης.

Ποια είναι η παράμετρος του ακροφυσίου ψεκασμού;

Έχετε τις εικόνες του ακροφυσίου ψεκασμού;

Η υπερηχητική νανο-ατομοποίηση χρησιμοποιεί υπερηχητική ενέργεια για να μετατρέψει τα υγρά σε σωματίδια μεγέθους νανομέτρων. Έχει ευρείες εφαρμογές στους ιατρικούς και βιομηχανικούς τομείς. Ακολουθεί μια λεπτομερής περιγραφή:

Αρχή
Στον ιατρικό τομέα: Μια υπερηχητική γεννήτρια παράγει συνήθως ρεύμα υψηλής συχνότητας, το οποίο μετατρέπεται σε υπερηχητικά κύματα από έναν υπερηχητικό μετατροπέα. Αυτό το ρεύμα στη συνέχεια δρα στο υγρό μέσω μιας υπερηχητικής μεμβράνης στο κάτω μέρος του ατομοποιητή, διασπώντας το φάρμακο σε λεπτά σωματίδια. Τέλος, η ροή αέρα που παράγεται από τη συσκευή παροχής αέρα παραδίδει την ομίχλη φαρμάκου στον ασθενή για εισπνοή.
Στον βιομηχανικό τομέα: Ένα υπερηχητικό ακροφύσιο μετατρέπει ηχητικά κύματα υψηλής συχνότητας σε μηχανική ενέργεια, η οποία μεταφέρεται στο υγρό, δημιουργώντας στάσιμα κύματα. Στη συνέχεια, το υγρό κατευθύνεται μέσω του ακροφυσίου στην επιφάνεια ατομοποίησης. Κατά την έξοδο από την επιφάνεια ατομοποίησης, το υγρό διασπάται σε μια ομοιόμορφη ομίχλη σταγονιδίων μεγέθους μικρομέτρων, επιτυγχάνοντας έτσι ατομοποίηση.

Χαρακτηριστικά
Λεπτά και ομοιόμορφα σωματίδια: Τα παραγόμενα ατομοποιημένα σωματίδια έχουν συνήθως διάμετρο από 1 έως 5 μικρόμετρα, παραμένουν αιωρούμενα στον αέρα για παρατεταμένες περιόδους και είναι σχετικά ομοιόμορφα κατανεμημένα. Στον ιατρικό τομέα, αυτό βοηθά στην εξασφάλιση καλύτερης παράδοσης στο κατώτερο αναπνευστικό σύστημα και τους πνεύμονες. Στον βιομηχανικό τομέα, μπορεί να επιτύχει εξαιρετικά ομοιόμορφες επικαλύψεις λεπτών υμενίων σε υπομικρομετρική και νανοκλίμακα. Υψηλή Απόδοση και Εξοικονόμηση Ενέργειας: Το υγρό μεταφέρεται στο ακροφύσιο ψεκασμού με βαρύτητα ή αντλία χαμηλής πίεσης, επιτυγχάνοντας συνεχή ή διακοπτόμενη ατομοποίηση. Αυτή η διαδικασία είναι χωρίς φράξιμο, χωρίς φθορά, αθόρυβη, χωρίς πίεση και χωρίς κινούμενα μέρη. Δεν απαιτείται νερό ψύξης για ατομοποίηση, με αποτέλεσμα χαμηλή κατανάλωση ενέργειας.

Υλικό και Φιλικό προς το Περιβάλλον: Ο ψεκασμός χωρίς πίεση και χαμηλής ταχύτητας ελέγχεται εύκολα, και τα σταγονίδια προσγειώνονται στο υπόστρωμα αντί να αναπηδούν από αυτό, μειώνοντας σημαντικά την υπερβολική εκτόξευση, εξοικονομώντας σημαντικό υλικό και μειώνοντας τις περιβαλλοντικές εκπομπές.

Υψηλή Ελεγξιμότητα: Η ακριβώς ελεγχόμενη ροή ατομοποίησης, ο συνεχής ψεκασμός χαμηλής ροής και τα εύκολα ελεγχόμενα και διαμορφώσιμα μοτίβα ψεκασμού τα καθιστούν κατάλληλα για βιομηχανικές εφαρμογές. Μέσω συνδυασμού, ο όγκος ατομοποίησης μπορεί να προσαρμοστεί για να καλύψει οποιαδήποτε απαίτηση χρήστη. Εφαρμογές
Ιατρική: Για παράδειγμα, οι συσκευές υπερηχητικής ατομοποίησης οφθαλμικών χρησιμοποιούν αυτήν την τεχνολογία για να διασπάσουν φάρμακα σε ατομοποιημένα σωματίδια μεγέθους νανομέτρων για τη θεραπεία ξηροφθαλμίας και βλεφαρίτιδας. Αυτή η τεχνολογία προάγει την απορρόφηση, ανακουφίζει τα συμπτώματα ξηροφθαλμίας και βελτιώνει την περιωφθαλμική μικροκυκλοφορία. Στην αναπνευστική ιατρική, η τεχνολογία υπερηχητικής ατομοποίησης με υποβοήθηση νανοφυσαλίδων μπορεί να ατομοποιήσει απευθείας φάρμακα και νανοφυσαλίδες σε λεπτά αερολύματα, αυξάνοντας την εναπόθεση στους πνεύμονες και χρησιμοποιείται για τη θεραπεία καταστάσεων όπως κύστεις πνευμόνων.

Βιομηχανική: Οι εφαρμογές περιλαμβάνουν κυψέλες καυσίμου, φωτοβολταϊκά κύτταρα λεπτού υμενίου, επικαλύψεις ηλιακών λεπτού υμενίου, περοβσκίτικα ηλιακά κύτταρα, επικαλύψεις γραφενίου, επικαλύψεις γυαλιού και ηλεκτρονικά κυκλώματα, επιτρέποντας εξαιρετικά ομοιόμορφες επικαλύψεις λεπτού υμενίου σε υπομικρομετρική και νανομετρική κλίμακα.

Αρχιτεκτονική Τοπίου: Σε κήπους τοπίου και εμπορικούς χώρους, οι μονάδες υπερηχητικής ατομοποίησης μπορούν να δημιουργήσουν ένα εφέ ομίχλης, αυξάνοντας την υγρασία του αέρα και βελτιώνοντας το εσωτερικό μικροκλίμα. Μπορούν επίσης να συνδυαστούν με εφέ φωτισμού για να δημιουργήσουν ένα θεαματικό, χρωματικά μεταβαλλόμενο θέαμα ομίχλης.

Πώς συγκρίνονται τα υπερηχητικά ακροφύσια ψεκασμού με τα παραδοσιακά ακροφύσια ψεκασμού όσον αφορά την απόδοση;
Τα υπερηχητικά ακροφύσια ψεκασμού υπερτερούν των παραδοσιακών ακροφυσίων ψεκασμού σε συνολική απόδοση, ειδικά για σενάρια επικάλυψης υψηλής ακρίβειας όπως η εφαρμογή φωτοανθεκτικού υλικού.

Βασικά Πλεονεκτήματα Απόδοσης των Υπερηχητικών Ακροφυσίων Ψεκασμού

Υψηλότερη αξιοποίηση υλικού: Ατομοποιούν το φωτοανθεκτικό υλικό σε μικρο/νανο-σταγονίδια ομοιόμορφου μεγέθους, μειώνοντας τη σπατάλη κατά 30-60% σε σύγκριση με τα παραδοσιακά ακροφύσια (π.χ. τύπου πίεσης) που συχνά παράγουν ανομοιόμορφα σταγονίδια ή υπερβολική εκτόξευση.
Ανώτερη ομοιομορφία επικάλυψης: Η υπερηχητική δόνηση επιτρέπει σταθερή κατανομή σταγονιδίων, ελαχιστοποιώντας τις διακυμάνσεις πάχους (συνήθως εντός ±5% έναντι ±10-15% για τα παραδοσιακά ακροφύσια), γεγονός που μειώνει την επανεπεξεργασία και βελτιώνει την απόδοση της διαδικασίας.
Χαμηλότερη κατανάλωση ενέργειας: Η υπερηχητική ατομοποίηση βασίζεται σε δόνηση υψηλής συχνότητας αντί για υψηλή πίεση ή ροή αέρα, μειώνοντας την κατανάλωση ενέργειας κατά 20-40% διατηρώντας παράλληλα την απόδοση ψεκασμού.

Περιορισμοί σε σχέση με τα Παραδοσιακά Ακροφύσια

Στενότερη εφαρμοσιμότητα για υλικά υψηλού ιξώδους: Τα παραδοσιακά ακροφύσια πίεσης χειρίζονται παχύτερα υγρά πιο αποτελεσματικά, ενώ οι υπερηχητικοί τύποι λειτουργούν καλύτερα με φωτοανθεκτικά υλικά χαμηλού έως μέτριου ιξώδους.
Υψηλότερο αρχικό κόστος: Τα υπερηχητικά ακροφύσια έχουν υψηλότερη αρχική επένδυση, αν και αυτό αντισταθμίζεται από μακροπρόθεσμη εξοικονόμηση υλικού και ενέργειας στη μαζική παραγωγή.

Τα υπερηχητικά ακροφύσια ψεκασμού προσφέρουν πολλά πλεονεκτήματα έναντι των παραδοσιακών ακροφυσίων ψεκασμού όσον αφορά την απόδοση. Ακολουθούν μερικά βασικά σημεία σύγκρισης:

1. Απόδοση Ατομοποίησης: Τα υπερηχητικά ακροφύσια ψεκασμού είναι εξαιρετικά αποδοτικά στην ατομοποίηση υγρών σε λεπτά σταγονίδια.

2. Μειωμένη Υπερβολική Εκτόξευση: Τα παραδοσιακά ακροφύσια ψεκασμού συχνά παράγουν σημαντική ποσότητα υπερβολικής εκτόξευσης, η οποία αναφέρεται στην απώλεια υγρού που δεν φτάνει στον προοριζόμενο στόχο.

3. Ποιότητα Επικάλυψης: Τα υπερηχητικά ακροφύσια ψεκασμού είναι ιδιαίτερα πλεονεκτικά σε εφαρμογές όπου απαιτείται επικάλυψη υψηλής ποιότητας.

4. Εξοικονόμηση Υλικού: Λόγω της αποδοτικής ατομοποίησης και της μειωμένης υπερβολικής εκτόξευσης, τα υπερηχητικά ακροφύσια ψεκασμού μπορούν να βοηθήσουν στην εξοικονόμηση κόστους υλικού.

5. Ευελιξία: Τα υπερηχητικά ακροφύσια ψεκασμού μπορούν να χειριστούν ένα ευρύ φάσμα υγρών, συμπεριλαμβανομένων υδατικών διαλυμάτων, διαλυτών, εναιωρημάτων και παχύρρευστων υγρών.

Αξίζει να σημειωθεί ότι τα παραδοσιακά ακροφύσια ψεκασμού έχουν τα δικά τους πλεονεκτήματα σε ορισμένα σενάρια, όπως εφαρμογές υψηλής ροής ή καταστάσεις όπου επιθυμούνται μεγαλύτερα σταγονίδια. Η επιλογή μεταξύ υπερηχητικών ακροφυσίων ψεκασμού και παραδοσιακών ακροφυσίων ψεκασμού εξαρτάται από τις συγκεκριμένες απαιτήσεις της εφαρμογής και το επιθυμητό αποτέλεσμα όσον αφορά την απόδοση, την ποιότητα επικάλυψης και την εξοικονόμηση υλικού.

Μπορείτε να δώσετε παραδείγματα βιομηχανιών ή εφαρμογών όπου χρησιμοποιούνται συνήθως υπερηχητικά ακροφύσια ψεκασμού;



Σύστημα υπερηχητικού ψεκασμού
Ο υπερηχητικός εξοπλισμός ψεκασμού έχει αυτοκαθαρισμό, ο οποίος μπορεί να αποφύγει τη μόλυνση του εσωτερικού τοιχώματος του σωλήνα συλλογής αίματος κατά τη διαδικασία ψεκασμού, και μπορεί επίσης να αποφύγει τη μόλυνση του δικού του ακροφυσίου, και μπορεί να ψεκαστεί και να χρησιμοποιηθεί σε κύκλους. Το σύστημα υπερηχητικού ψεκασμού μπορεί να προγραμματίσει τον αριθμό, την απόσταση, το πάχος και άλλες παραμέτρους ψεκασμού, ώστε να διασφαλιστεί η ακρίβεια του αποτελέσματος ψεκασμού. Ο υπερηχητικός εξοπλισμός ψεκασμού μπορεί να εξοικονομήσει πρώτες ύλες, και ο ρυθμός αξιοποίησης των πρώτων υλών είναι έως και 85%. Οι βιομηχανικοί υπερηχητικοί ατομοποιητές μπορούν εύκολα να αναβαθμιστούν σε υπάρχουσες γραμμές παραγωγής για αποτελεσματικό ψεκασμό με σταθερή ποιότητα παραγωγής.

Ως τεχνολογία αποδεδειγμένη στη βιομηχανία, ο υπερηχητικός ψεκασμός έχει εφαρμοστεί επιτυχώς σε γραμμές επικάλυψης λεπτών υμενίων υψηλής απόδοσης στην κατασκευή συσκευών ακριβείας όπως ημιαγωγοί, συσκευές ακριβείας, εφαρμογές νανοτεχνολογίας, κυψέλες καυσίμου και ηλιακές κυψέλες. Κατά τον υπερηχητικό ψεκασμό, το μέγεθος και η κατανομή των σταγονιδίων μπορούν να ελεγχθούν με ακρίβεια, με αποτέλεσμα σωματίδια με μεγάλη επιφάνεια.

Μπορείτε να παρέχετε το βίντεο λειτουργίας του ακροφυσίου ψεκασμού;
