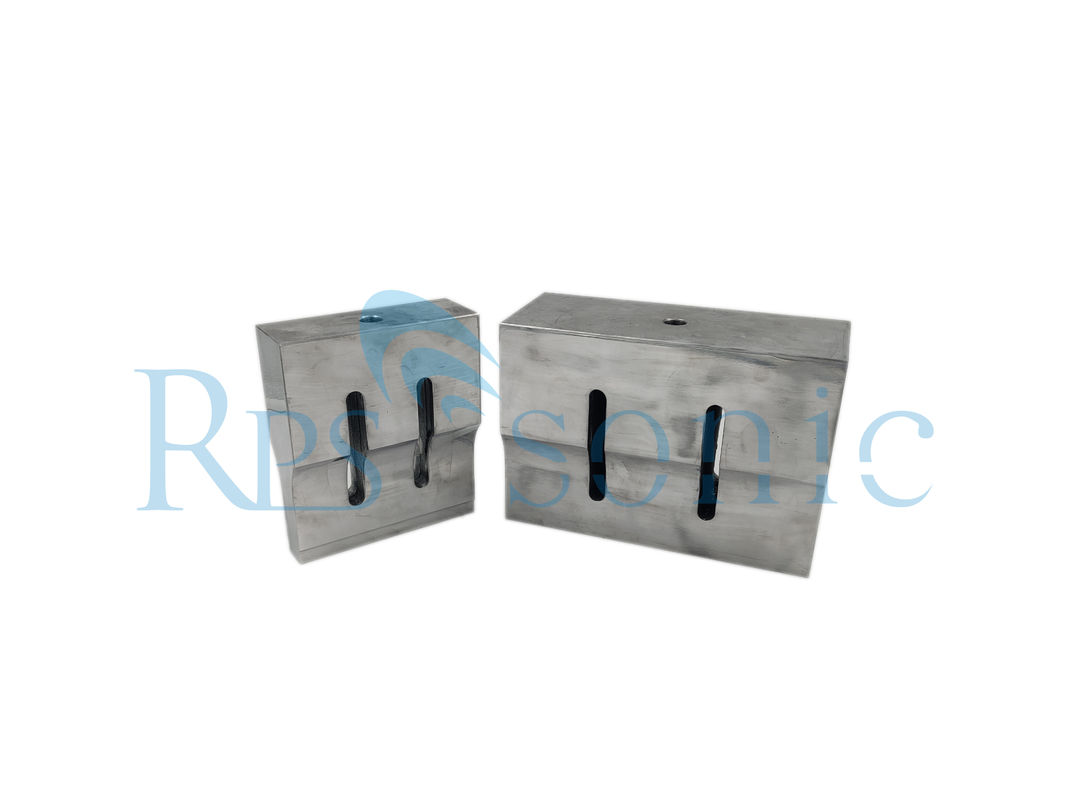

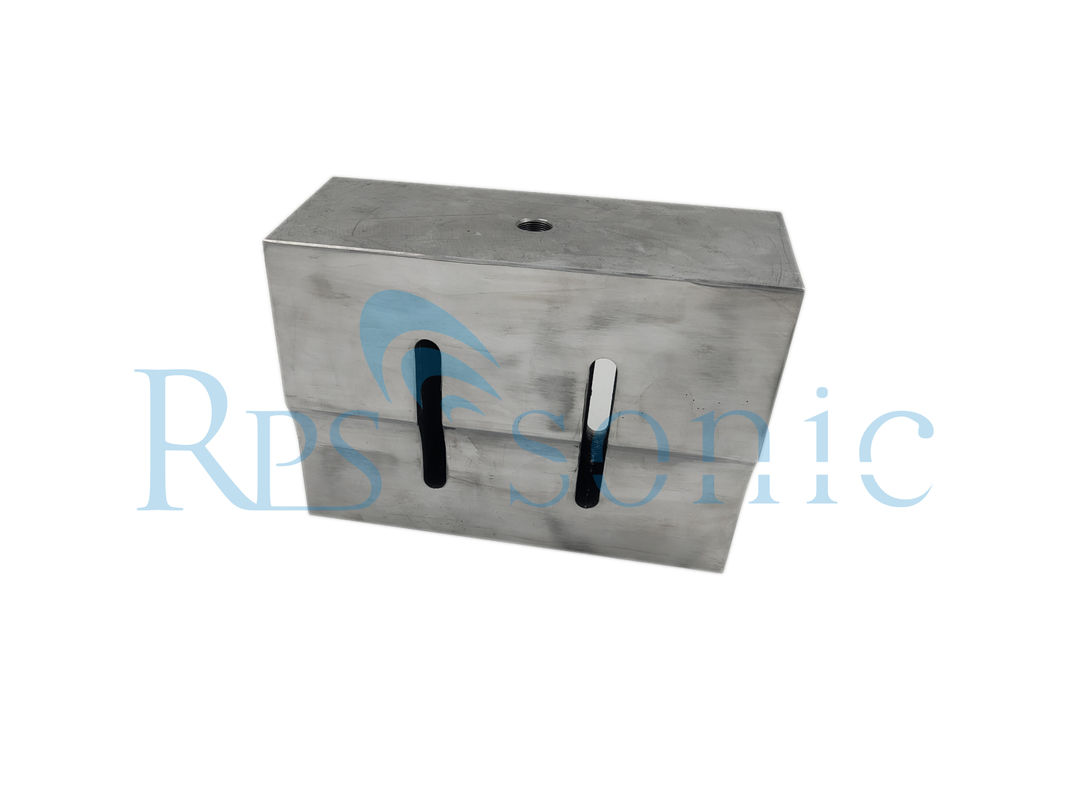

15khz υπερηχητικό βελτιστοποιημένο FEA σχέδιο κέρατων SONOTRODES μετατροπέων

FEA που βελτιστοποιείται σχεδιάζει το υπερηχητικό πλαστικό κέρατο 15khz SONOTRODES συγκόλλησης

Επίλυση των παραμέτρων απόδοσης του κέρατου συγκόλλησης

Παράμετρος:

υπερηχητικό κέρατο weldind

Το κέρατο υπερηχητικής συγκόλλησης είναι η διεπαφή επαφών μεταξύ της μηχανής υπερηχητικής συγκόλλησης και του υλικού. Η κύρια λειτουργία της είναι ομοιόμορφα και αποτελεσματικά διαβιβάζει τη διαμήκη μηχανική παραγωγή δόνησης από το κέρατο στο υλικό. Τα υλικά χρησιμοποιούμενα είναι συνήθως υψηλής ποιότητας κράματα αργιλίου ή ακόμα και κράματα τιτανίου. Επειδή το σχέδιο των πλαστικών υλικών αλλάζει πολύ, και η εμφάνιση ποικίλλει ευρέως, το κέρατο αλλάζει επίσης αναλόγως. Η μορφή της επιφάνειας εργασίας πρέπει καλά να αντιστοιχηθεί το υλικό, έτσι ώστε το πλαστικό δεν είναι χαλασμένο κατά τη διάρκεια της δόνησης συγχρόνως, η first-order διαμήκης δόνηση πρέπει να συντονιστεί με τη συχνότητα παραγωγής της μηχανής συγκόλλησης, διαφορετικά η ενέργεια δόνησης θα καταναλωθεί εσωτερικά. Όταν το κέρατο δονείται, η συγκέντρωση πίεσης θα εμφανιστεί τοπικά. Πώς να βελτιστοποιήσει αυτές τις τοπικές δομές είναι επίσης ένα πρόβλημα που εξετάζεται κατά τη διάρκεια του σχεδίου.
Οι μορφές συντάχθηκαν και προγραμματίστηκαν χρησιμοποιώντας το το Microsoft Excel λογισμικό φύλλων. Οι βασικές πληροφορίες που πρέπει να εισαχθούν κατά την επίλυση περιλαμβάνουν τη συχνότητα εργασίας, το υλικό, την πυκνότητα, το συντελεστή των νεολαιών, την ταχύτητα κυμάτων, την αναλογία Poisson, τη διάμετρο ευρύς-τελών και τη διάμετρο στενός-τελών του κέρατου συγκόλλησης. Οι υπολογισμοί με λογιστικό φύλλο (spreadsheet) λύνουν ταυτόχρονα και ανατροφοδοτούν τον εκθέτη, την αλυσοειδή καμπύλη, το κωνικό και περπατημένο ενώνοντας στενά κέρατο με τις συνήθως χρησιμοποιημένες παραμέτρους περιγραφής όπως ο παράγοντας ενίσχυσης, το μήκος αντήχησης, οι κόμβοι μετατοπίσεων, και οι θέσεις των μεγίστων πίεσης. Η διαφορά μεταξύ των αποτελεσμάτων υπολογισμού των τεσσάρων τύπων κέρατων συγκόλλησης με τους ίδιους αρχικούς όρους μπορεί να προσδιοριστεί οπτικά μέσω του πίνακα. Περισσότερα ιδανικά αποτελέσματα υπολογισμού μπορούν να επιτευχθούν με συνεχώς να ρυθμίσουν τους αρχικούς όρους (κυρίως με τη ρύθμιση των εξωτερικών διαστάσεων και την εξέταση του θεωρητικού παράγοντα ενίσχυσης του κέρατου).
Parameterized σχέδιο του ultrsonic κέρατου συγκόλλησης

Προκειμένου να ικανοποιηθούν οι ανάγκες του περαιτέρω σχεδιασμού ή του σχεδιασμού του κέρατου υπερηχητικής συγκόλλησης, οι υπολογισμοί με λογιστικό φύλλο (spreadsheet) του Excel τις γενικές διαστάσεις και τις συντεταγμένες σημείου κλειδί του διάφορου κέρατου συγκόλλησης, που συνδυάζονται υπολογίζουν με τους γλωσσικούς κανόνες του παραμετρικού δευτεροβάθμιου λογισμικού σχεδίου ανάπτυξης Au -Au-toLISP και ANSYS APDL, και συντάσσουν αυτόματα τις παραμέτρους διαμορφώνοντας το πρόγραμμα. Εισάγετε το πρόγραμμα διαμόρφωσης στο παράθυρο εντολής του λογισμικού σχεδίου εφαρμοσμένης μηχανικής AutoCAD και ANSYS για να ολοκληρώσετε το σχέδιο σχεδίων και την τρισδιάστατη διαμόρφωση του κέρατου συγκόλλησης, και να παρέχετε το σχέδιο κέρατων ή την πεπερασμένη ανάλυση στοιχείων.
Το σχέδιο χρησιμοποιεί το σκληρό αργίλιο ως υλικό κέρατων, και εισάγει τη διάμετρο D1 ευρύς-τελών και τη διάμετρο D2 στενός-τελών για τη δοκιμή και το λάθος. Προφανώς, με τις ίδιες διαστάσεις διατομής και στις δύο άκρες, το περπατημένο κέρατο είναι ευκολότερο να λάβει το υψηλό κέρδος. Καθορίστε το μήκος παράγοντα και αντήχησης ενίσχυσης κέρατων και για τις δύο διαμέτρους προσώπου τελών μετά από να αφήσει το περιθώριο για την αποφυγή προσώπου τελών

Σύγκριση της πεπερασμένης ανάλυσης στοιχείων

Χρησιμοποιώντας το παραμετρικό πρόγραμμα διαμόρφωσης ANSYS APDL που λαμβάνεται στο παράδειγμα, η τροπική ανάλυση εκτελείται στο περιβάλλον ένας-SYS. Το πρότυπο παγιδεύτηκε με τα στοιχεία SOLID95, και συνολικά 9.670 στοιχεία και 14.786 κόμβοι παρήχθησαν, οι οποίοι λύθηκαν χρησιμοποιώντας τον αλγόριθμο Lanczos. Η first-order διαμήκης συχνότητα δόνησης του κέρατου είναι φ = 20044Hz.


Γιατί rps-ΗΧΙΤΙΚΟ ΚΕΡΑΤΟ:

1. Κάθε κέρατο θα σχεδιαστεί από FEA το σύστημα, έτσι ώστε για να επιβεβαιώσει το πρόσωπο τελών του υπερηχητικού κέρατου με το ένστολο προσωπικό

2. Όλα τα υπερηχητικά κέρατα με τρεις μήνες εξουσιοδότησης.

3. Ειδικευμένος στη υψηλή δύναμη υπερηχητική για περισσότερο από δέκα έτη

4. Κάθε υπερηχητικό κέρατο με την παλαιά δοκιμή 24hours πριν από την αποστολή.

5. Καλή συσκευασία, κανένα πρόβλημα συσκευασίας κατά τη διάρκεια των 10 ετών που εξάγουν την επιχείρηση.

6. Κάθε πελάτης θα πάρει τα αρχεία αγορών και υπάρχουν ορισμένες ανταμοιβές μετά από τη συσσώρευση

Υπηρεσία και αποστολή

• Εξουσιοδότηση ένα έτος για το μετατροπέα.
• Μπορείτε να μας έρθετε σε επαφή με για την τεχνική έρευνα οποτεδήποτε.
• Παρέχουμε την υπηρεσία cOem για oversea τον πελάτη, επίσης θα κρατήσει την εμπιστευτικότητα για τους πελάτες μας.
• Παρέχουμε την προσαρμοσμένη υπηρεσία προϊόντων για τη μικρή ποσότητα επίσης.
• Αποστολή από FED-EX το /DHL/UPS/TNT
